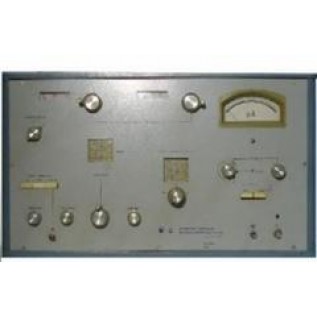

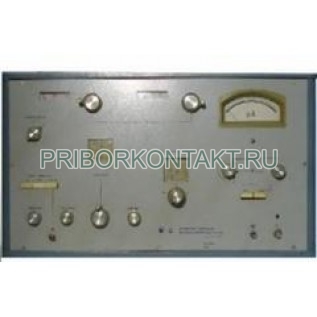

Г4-109 (Г4109, Г4 109, g4-109, g4109, g4 109) - высокочастотный генератор СВЧ диапазона, предназначенный для получения колебаний, калиброванных по частоте, уровню выходной мощности и режимам модуляции. Прибор применяется как эталонированный источник сигнала при настройке, проверке и ремонте радиоэлектронной аппаратуры, а также в измерительных и исследовательских работах.

Назначение и области применения

Генератор Г4-109 используется для формирования СВЧ сигнала в диапазоне 8,51-12,16 ГГц с контролируемой мощностью и возможностью амплитудно-импульсной модуляции. Типовые задачи - проверка трактов приема/передачи, настройка волноводных линий и узлов, контроль параметров СВЧ устройств, исследование характеристик компонентов и модулей в лабораторных условиях.

Функции и особенности

• калиброванная установка частоты и опорного уровня выходной мощности;
• широкий динамический диапазон по мощности с пересчетом в относительных уровнях 0 дБ...-110 дБ;
• внутренняя модуляция "меандром" с нормируемыми параметрами;
• внешняя импульсная модуляция с заданием частоты повторения, амплитуды и длительности импульса;
• волноводный ВЧ выход с согласованием по КСВН не хуже 1,3.

Технические характеристики

Параметры модуляции

Внутренняя модуляция "меандром":

• частота повторения - 1 кГц±0,1 кГц;
• несимметрия - ±10%;
• неравномерность вершины - 10%.

Внешняя импульсная модуляция:

• частота повторения - 0,25-10 кГц;
• амплитуда - 5-10 В;
• длительность импульса - 0,2-10 мкс;
• длительность фронта - 0,1 мкс, среза - 0,2 мкс;
• нестабильность длительности фронта и среза - 0,05 мкс;
• неравномерность вершины - 10%.

Конструкция и эксплуатационные особенности

Г4-109 выполнен как стационарный прибор для стендовых и лабораторных работ. Волноводный выход 23х10 мм обеспечивает удобное подключение к СВЧ трактам. Калиброванный уровень мощности и нормируемые параметры модуляции упрощают воспроизводимые измерения при обслуживании и контроле радиоэлектронных устройств.

Преимущества применения

• работа в СВЧ диапазоне 8,51-12,16 ГГц с нормируемой точностью установки частоты;
• калиброванная мощность от 1·10^-3 до 1·10^-14 Вт для широкого круга измерительных задач;
• стабильность опорного уровня и контролируемая погрешность установки мощности;
• поддержка внутренней и внешней импульсной модуляции для проверки трактов и устройств;
• согласованный волноводный выход с КСВН не более 1,3.
