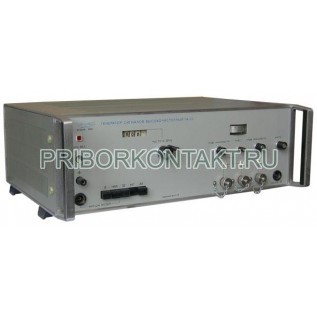

Генератор Генератор сигналов высокочастотный Г4-111

Генератор сигналов высокочастотный Г4-111 (Г4111, Г4 111, g4-111, g4111, g4 111)

Генератор сигналов высокочастотный Г4-111 являются источниками СВЧ колебаний с некалиброванными по мощности выходами. Обеспечивают калибровку измерителей мощности, измерение потерь, ослаблений, КСВН, импедансов и др.

Могут использоваться как имитаторы помехи или передатчики основного сигнала, а также для измерения параметров антенн и антенных трактов. Прибор генератор сигналов высокочастотный Г4-111 найдет применение при испытаниях полупроводниковых устройств типа смесительных и умножительных диодов, варакторов и т.д.

Технические характеристики приборов генераторы сигналов высокочастотные Г4-111:

Диапазон частот - 6ГГц-17,85ГГц;

Погрешность установки частоты - не более ±0,5%;

Нестабильность частоты прибора генератор сигналов высокочастотный Г4-111 за 15 минут - не более 1?10^-4;

Паразитная девиация частоты - 1?10^-5? (50Гц-20кГц);

Выходная мощность прибора генератор сигналов высокочастотный Г4-111 - 40мВт (6ГГц-8,9ГГц), 20мВт (8,9ГГц-12,05ГГц), 8мВт (12,05ГГц-16,6ГГц), 4мВт (16,6ГГц-17,44ГГц), 2мВт (17,44ГГц-17,85ГГц);

Ослабление выходной мощности - 0дБ-30дБ;

Нестабильность уровня выходной мощности прибора генератор сигналов высокочастотный Г4-111 за 15 минут работы - 0,1дБ;

Мощность сигнала на выходе для подключения ЭСЧ (50 Ом, коаксиал 7/3мм) - 300мВт (6ГГц-9ГГц), 500мкВт (9ГГц-12,7ГГц);

Режим внешней ИМ:

- частота повторения - 0,05кГц-10кГц;

- амплитуда - 9В-12В;

- длительность импульса - 0,5мкс-50мкс;

- длительность фронта и среза - 0,2мкс и 0,3мкс соответственно;

Частота повторения «меандра»:

- 1кГц±10% - при внутренней модуляции;

- 0,4кГц-2кГц - при внешней модуляции;

Полоса электронной перестройки прибора генератор сигналов высокочастотный Г4-111 - 3МГц;

Питание прибора генератор сигналов высокочастотный Г4-111:

- 220В, 50Гц;

- 115В, 400Гц;

Потребляемая мощность - 140В?А;

Габариты генератора - 490х175х355мм;

Масса генератора Г4-111 - 24кг.
