Генератор Генератор сигналов высокочастотный Г4-105

Г4-105

Генератор сигналов высокочастотный Г4-105

Также этот прибор может называться: Г4105, Г4 105, ГЧ-105, ГЧ105, ГЧ 105, Г-4105, Г 4105.

Г4-105 генератор сигналов высокочастотный обеспечивает получение СВЧ сигнала в миллиметровом диапазоне волн.

Генераторы Г4-105 производят проверку и отработку аттенюаторов, фильтров и элементов тракта, проверку и регулировку импульсной СВЧ аппаратуры.

Сфера применения: проверка радиотехнических устройств в миллиметровом диапазоне; изменение параметров четырехполюсников, проверка полос пропускания трактов и приборов.

Технические характеристики Г4-105:

Диапазон частот от 36 145 МГц до 52 630 МГц Г4-105 перекрывается двумя генераторными секциями с поддиапазонами частот:

- от 42 860 МГц до 52 630 МГц;

- от 36 145 МГц до 42 860 МГц.

Погрешность установки частоты - до ±1,5%.

Запас по краям диапазонов и перекрытие между поддиапазонами - от 50 МГц.

Погрешность установки частоты генераторной секции при подходе с одной стороны (от нуля шкалы) - до ±1,6%

Уход частоты за 10 мин:

- после прогрева в течение 0,5 ч - до ±10 МГц;

- после прогрева в течение 1 ч - до ±8 МГц.

Уход частоты при изменении питающего напряжения на ±10% от номинального значения - до ±10 МГц.

Уход частоты при переходе из режима НГ в режим модуляции меандром - до ±30 МГц.

Паразитная частотная модуляция:

- в режиме НГ - до 6 МГц;

- в режиме модуляции меандром - до 20 МГц.

Выходная СВЧ мощность генератора Г4-105 - от 4 МВт.

Импульсная модуляция

Частота следования меандра - 400±80 Гц; при внутренней модуляции - 1000±200 Гц.

Параметры положительных прямоугольных импульсов при внешней модуляции

Амплитуда - от 60 В до 100 В.

Длительность - от 0,5 мкс до 2 мкс.

Длительность фронта и среза - до 0,2 мкс.

Частота следования - от 400 Гц от 10 000 Гц.

Длительность фронта и среза выходных импульсов - до 0,2 мкс.

Выход генератора Г4-105 - волновод сечением - 5,2×2,6 мм.

Виды работ: НГ, ИМ, ЧМ, меандр.

Габаритные размеры Г4-105:

- блок питания - 310×337×540 мм;

- генераторная секция - 172×222×285 мм.

Масса - до 37 кг.

Условия эксплуатации Г4-105:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +20° С - до 80%.

Питание от сети переменного тока частотой - 50±05 Гц.

Напряжение от сети переменного тока - 220±22 В.

Потребляемая мощность - до 350 В·А.

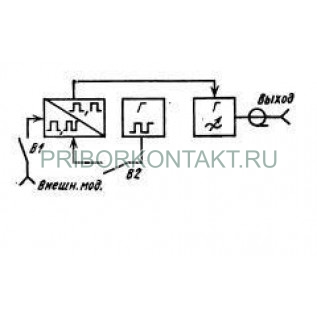

Генератор Г4-105 состоит из двух сменных генераторных секций и придаваемого к ним блока питания. Генераторные секции в сочетании с блоком питания позволяют генерировать СВЧ сигнал в заданном участке рабочего диапазона, определяемом типом клистрона, установленного в секции.

Блок питания обеспечивает питание клистронного генератора требуемыми напряжениями, внутреннюю модуляцию клистрон меандром, а также подачу на клистрон модулирующих сигналов при работе генератора Г4-105 в режиме внешней модуляции.

Генераторная секция включает в себя клистрон и систему охлаждения клистрона.
