Генератор Генератор сигналов высокочастотный Г4-104

Г4-104

Генератор сигналов высокочастотный Г4-104

Также этот прибор может называться: Г4104, Г4 104, ГЧ-104, ГЧ104, ГЧ 104, Г-4104, Г 4104.

Г4-104 генератор сигналов высокочастотный обеспечивает получение СВЧ сигнала в миллиметровом диапазоне волн.

Сфера применения: проверка радиотехнических устройств в миллиметровом диапазоне; изменение параметров четырехполюсников, проверка полос пропускания трактов и приборов, генераторы Г4-104 производят проверку и отработку аттенюаторов, фильтров и элементов тракта, проверку и регулировку импульсной СВЧ аппаратуры.

Технические характеристики Г4-104:

Диапазон частот генератора Г4-104 от 52 630 МГц до 78 950 МГц перекрывается пятью генераторными секциями с поддиапазонами частот:

- от 75 000 МГц до 78 950 МГц;

- от 69 770 МГц до 75 000 МГц;

- от 63 830 МГц до 69 770 МГц;

- от 57 690 МГц до 63 830 МГц;

- от 52 630 МГц до 57 690 МГц.

Погрешность установки частоты - до ±1,5%.

Запас по краям диапазонов и перекрытие между поддиапазонами - от 50 МГц.

Погрешность установки частоты генераторной секции при подходе с одной стороны (от нуля шкалы) - до ±1,6%.

Уход частоты за 10 мин:

- после прогрева в течение 0,5 ч - до ±10 МГц;

- после прогрева в течение 1 ч - до ±8 МГц.

Уход частоты при изменении питающего напряжения на ±10% от номинального значения - до ±10 МГц.

Уход частоты при переходе из режима НГ в режим модуляции меандром - до ±30 МГц.

Паразитная частотная модуляция:

- в режиме НГ - до 6 МГц;

- в режиме модуляции меандром - до 20 МГц.

Выходная СВЧ мощность прибора - от 4 МВт.

Импульсная модуляция:

Частота следования меандра - 400±80 Гц; при внутренней модуляции - 1000±200 Гц.

Параметры положительных прямоугольных импульсов при внешней модуляции:

Амплитуда - от 60 В до 100 В.

Длительность - от 0,5 мкс до 2 мкс.

Длительность фронта и среза - до 0,2 мкс.

Частота следования - от 400 Гц от 10 000 Гц.

Длительность фронта и среза выходных импульсов - до 0,2 мкс.

Выход прибора - волновод сечением - 1,8×3,6 мм.

Виды работ: НГ, ИМ, ЧМ, меандр.

Питание от сети переменного тока частотой - 50±05 Гц, напряжением - 220±22 В.

Потребляемая мощность - до 350 В·А.

Габаритные размеры:

- блок питания - 310×337×540 мм;

- генераторная секция - 172×222×285 мм.

Масса - до 44 кг.

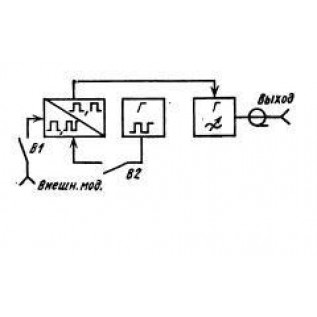

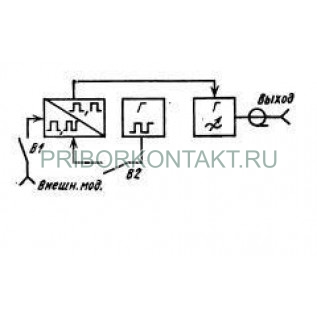

Генераторы Г4-104 состоят на пяти сменных генераторных секций. Генераторные секции в сочетании с блоком питания позволяют генерировать СВЧ сигнал в заданном участке рабочего диапазона, определяемом типом клистрона, установленного в секции.

Блок питания обеспечивает питание клистронного генератора требуемыми напряжениями, внутреннюю модуляцию клистрона меандром, а также подачу на клистрон модулирующих сигналов при работе прибора в режиме внешней модуляции.

Генераторная секция включает в себя клистрон и систему охлаждения клистрона.

Условия эксплуатации Г4-104:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +20° С - до 80%.
