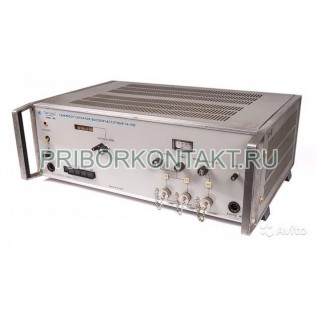

Фото Генератор сигналов высокочастотный Г4-111А
Артикул: Г4-111А

Описание товара:


Модель: Г4-111А
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Все характеристики
Артикул
Г4-111А
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Генератор сигналов высокочастотный Г4-111А

Г4-111А (Г4111А, Г4 111А, Г4-111A, Г411A, Г4 111A, Г-4111А, Г 4111А, g4-111a, g4111a, g4 111a, g4-111a, g411a, g-4111a, g 4111a) - высокочастотный генератор СВЧ-колебаний с некалиброванным по мощности выходом. Прибор используется как источник стабильного СВЧ-сигнала при настройке и испытаниях трактов, а также при метрологических работах - калибровке измерителей мощности и контроле параметров линий и нагрузок.

Назначение и применение

  • Формирование СВЧ-колебаний в диапазоне 6-9 ГГц для лабораторных и стендовых измерений.
  • Калибровка измерителей мощности и проверка измерительных трактов.
  • Измерение потерь, ослаблений, КСВН, импедансов и других параметров СВЧ-цепей.
  • Использование в роли имитатора помехи или передатчика основного сигнала при отработке радиоканалов.
  • Измерение параметров антенн и антенных трактов.
  • Испытания полупроводниковых СВЧ-компонентов - диодов, варакторов.

Функции и режимы работы

  • НК - режим некалиброванного уровня выходной мощности (типовой для источника СВЧ-сигнала в составе измерительной установки).
  • ЧМ - частотная модуляция.
  • ИМ - импульсная модуляция (внешняя).
  • Электронная перестройка частоты с полосой 3 МГц - удобна для поиска резонансов и подстройки по максимуму/минимуму в тракте.

Технические характеристики Г4-111А

Параметр Значение
Диапазон частот от 6 ГГц до 9 ГГц
Погрешность установки частоты ±0,5%
Нестабильность частоты за 15 мин 1·10-4f Гц
Паразитная девиация частоты от 50 Гц до 20 кГц
Ослабление выходной мощности от 0 дБ до 30 дБ
Мощность сигнала на выходе 300 мВт
Нестабильность выхода за 15 мин 0,1 дБ
Полоса электронной перестройки 3 МГц
Виды работ НК, ЧМ, ИМ

Параметры внешней импульсной модуляции

Параметр Значение
Частота повторения от 0,05 кГц до 10 кГц
Амплитуда от 9 В до 12 В
Длительность импульса от 0,5 мкс до 50 мкс

Питание и энергопотребление

Параметр Значение
Напряжение сети 220±22 В
Частота сети 50±5 Гц
Потребляемая мощность 140 В·А

Конструкция, габариты и масса

Г4-111А выполнен как стендовый СВЧ-источник с органами настройки частоты и управления режимами модуляции. Некалиброванный по мощности выход предполагает работу совместно с внешними измерителями мощности, аттенюаторами и калиброванными элементами тракта, когда требуется воспроизводимый уровень и стабильность параметров во времени.

Параметр Значение
Габаритные размеры 490 x 175 x 355 мм
Масса 18 кг

Условия эксплуатации

  • Температура окружающего воздуха - от +10°C до +35°C.
  • Относительная влажность при +20°C - до 80%.

Преимущества

  • СВЧ-диапазон 6-9 ГГц для настройки трактов и антенн.
  • Выходная мощность до 300 мВт с ослаблением 0-30 дБ - удобно для подбора уровня на объекте.
  • Поддержка ЧМ и внешней ИМ с нормированными параметрами (0,05-10 кГц, 0,5-50 мкс, 9-12 В).
  • Хорошая временная стабильность: нестабильность уровня 0,1 дБ за 15 мин и нормирование нестабильности частоты.
  • Электронная перестройка 3 МГц для оперативной подстройки в измерениях.
