СП418-8ВВ11-7

СП418-8ВВ11-7

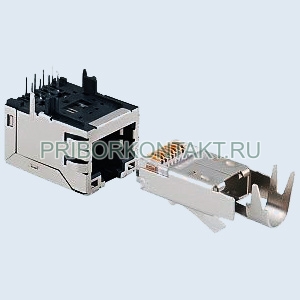

Соединители СП418-8ВВ11-7 электрические прямоугольные типа RJ-45 для подключения стандартизированного сетевого интерфейса.
Предназначены для работы в электрических цепях постоянного, переменного и импульсного токов при напряжении до 170 В (амплитудное значение) и силе тока до 1 А.
Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общепромышленного назначения.
Соединители СП418 состоят из двух частей: вилки или розетки.
Покрытие контактов: золото.
Соединители изготовляют для внутреннего монтажа в климатическом исполнении «В» по ГОСТ 15150-69.
Категория качества: «ВП».
Технические условия:
- приёмка «5» - РЮМК.430420.079ТУ.

Гарантийный срок хранения соединителей СП418-8ВВ11-7 - 27 лет со дня изготовления.
Гарантийная наработка:
- 5000 часов во всех режимах и условиях, допускаемых ТУ.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
СП418-8ВВ11-7
СП - Тип соединителя;
418 - Порядковый номер разработки;
8 - Количество контактов;
В - Часть соединителя: Р - розетка, В - вилка;
В - Способ монтажа:
- П - пайка,
- В - врезание;
1 - Конструктивное исполнение:
- 1 - хвостовик вилочного типа (только для вилки);
- 3 - хвостовик для углового монтажа в отверстие печатной платы (только для розетки);
1 - Покрытие контактов: 1 - золото;
7 - Наличие и цвет кожуха (отсутствие обозначения - без кожуха):
- 1 - цвет белый;
- 2 - цвет голубой;
- 3 - цвет жёлтый;
- 4 - цвет зелёный;
- 5 - цвет красный;
- 6 - цвет оранжевый;
- 7 - цвет серый;
- 8 - цвет чёрный.
