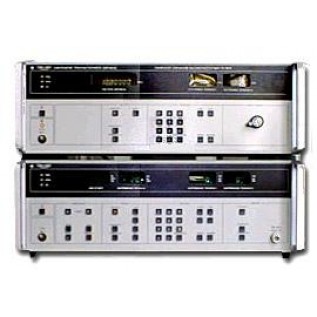

Генератор Генератор сигналов высокочастотный Г4-191А

Также этот прибор может называться: Г4 191А, Г4191А, Гч-191А, g4-191a, g4 191a, g4191a.

Г4-191А генератор сигналов высокочастотный предназначен для формирования сигналов высокой частоты и применяется для поверки, регулировки и настройки аппаратуры средств связи, работающей в режимах немодулированных колебаний, частотной телеграфии, двойной частотной телеграфии, амплитудной модуляции, амплитудной телеграфии и в условиях лабораторий, цехов, ремонтных и поверочных органов.

Принцип действия основан на формировании трех высокочастотных сигналов с последующим преобразованием их спектра с помощью перестраиваемого гетеродинного высокочастотного напряжения и суммирования преобразованных сигналов.

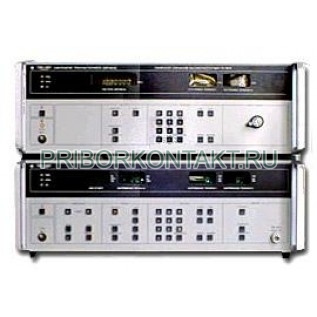

Конструктивно генераторы Г4-191А состоят из двух блоков: блока синтезатора трехчастотного сигнала и блока модуляции.

Диапазон частот - от 0,1 МГц до 70 МГц.

Дискретность установки частоты - 10 Гц.

Пределы допускаемой относительной погрешности установки частоты - не более ±1?10^-5%.

Нестабильность частоты - не более 5?10^-8.

Диапазон перестройки боковых составляющих в режимах НК2, НК3 - от 0,1 кГц до 10 кГц.

Пределы допускаемой относительной погрешности установки частоты в режимах НК2, НК3 - не более ±5?10^-4%.

Диапазоны установки выходного напряжения Г4-191А:

- в режимах НК1, ЧТ, ДЧТ - от -140 дБВ до 6 дБВ;

- в режиме АМ - от -140 дБВ до 0.

Диапазоны установки напряжения боковых составляющих в режимах НК2, НК3 относительно напряжения сигнала:

- с дискретностью 5 дБ - от -35 дБ до 0;

- с дискретностью 10 дБ - от 0 до 70 дБ.

Пределы допускаемой погрешности установки опорного уровня выходного напряжения 0,1 В на нагрузке 50 Ом - не более ±1 дБ.

Пределы допускаемой погрешности установки ослабления аттенюатора - ±1,5 дБ.

Нестабильность опорного уровня выходного напряжения - не более 0,1 дБ.

Коэффициент стоячей волны по напряжению - не более 1,5.

Диапазон регулировки коэффициента АМ - от 5% до 95%.

Дискретность регулировки коэффициента АМ - не более ±1%.

Пределы допускаемой абсолютной погрешности установки коэффициента АМ:

- при коэффициентах АМ от 5% до 30% - не более ±5%;

- при коэффициентах АМ до 95% - не более ±10%.

Пределы допускаемой абсолютной погрешности установки коэффициента АМ в режиме внешней модуляции:

- при коэффициентах АМ от 5% до 30% - не более ±5%;

- при коэффициентах АМ до 95% - не более ±10%.

Скорость внутренней амплитудной импульсной модуляции - 50±5 бод; 2000±20 бод.

Скорость внешней амплитудной импульсной модуляции генератора Г4-191А - от 50 бод до 5000 бод.

Неравномерность вершин радиоимпульса выходного сигнала при модулирующей частоте не менее 50 Гц - не более 10%.

Пределы допускаемой погрешности установки опорного уровня выходного напряжения 0,1 В в режиме амплитудной и амплитудной импульсной модуляции - не более ± 2,5 дБ.

Скорость частотной импульсной модуляции:

- внутренняя - 50 бод;

- внешняя - от 5 бод до 5000 бод.

Устанавливаемые значения сдвига частоты выходного сигнала:

- в режиме ЧТ - 15 Гц; 125 Гц; 250 Гц; 500 Гц; 1000 Гц; 4000 Гц; 8000 Гц;

- в режиме ДЧТ - 15 Гц; 125 Гц; 250 Гц; 500 Гц; 1000 Гц.

Пределы допускаемой абсолютной погрешности установки сдвига частоты выходного сигнала, где ?f - значение сдвига частоты - не более ±(3?10^-2?f+0,5) Гц.

Время установления рабочего режима - 0,5 ч.

Напряжение питания от сети переменного тока:

- частотой от 49,9 Гц до 50,5 Гц - 220±22 В;

- частотой от 388 Гц до 428 Гц - 220±11 В.

Потребляемая мощность - не более 230 В?А.

Время непрерывной работы Г4-191А - не менее 8 ч.

Средняя наработка на отказ - не менее 5000 ч.

Габаритные размеры генератора ВЧ - 486?345?555 мм.

Масса:

- синтезатор трехчастотного сигнала - не более 27 кг;

- блок модуляции - не более 28 кг.

Генератор Г4-191А обеспечивает следующие режимы работы:

- одночастотный режим немодулированных колебаний (НК1);

- двухчастотный режим немодулированных колебаний (НК2);

- трехчастотный режим немодулированных колебаний (НК3);

- внутренняя амплитудная модуляция синусоидальным сигналом (внутр. АМ);

- внешняя амплитудная модуляция синусоидальным сигналом (внешн. АМ);

- внутренняя амплитудная модуляция импульсным сигналом (внутр. ИМ);

- внешняя амплитудная модуляция импульсным сигналом (внешн. ИМ);

- внутренняя частотная телеграфия (внутр. ЧТ);

- внешняя частотная телеграфия (внешн. ЧТ);

- внешняя двойная частотная телеграфия (внешн. ДЧТ).
