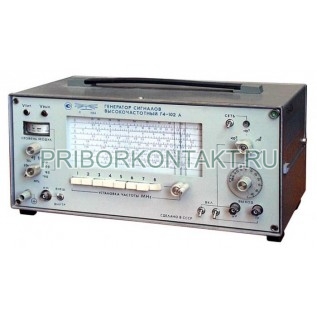

Генератор Генератор сигналов высокочастотный Г4-102А

Генератор Г4-102А высокочастотных сигналов (Г4102А, Г4 102А, Г-4102А, Г 4102А, Г4102-А, Г4 102-А, Г-4102-А, Г 4102-А Г4-102-А, Г4102 А, Г4 102 А, Г-4102 А, Г 4102 А, G4-102A, G4-102-A, G4 102A)

Для настройки регулировки и контроля радиоприёмной или другой бытовой и специальной аппаратуры.
Прибор обеспечивает диапазон частот от 0,1МГц до 50,0МГц.

Основная погрешность установки частоты не превышает ±1%

Генератор Г4-102А высокочастотных сигналов предназначен для настройки регулировки и контроля радиоприёмной или другой бытовой и специальной аппаратуры, в пределах частот вещательных диапазонов - 0,1МГц-50МГц. Прибор Г4-102А обеспечивает измерение частотных и амплитудных характеристик различ­ных устройств, реальной чувствительности и кривой верности приёмников. Генератор может служить источником немодулированного и некалиброванного сигнала, использоваться в качестве гетеродина при различных преобразованиях частоты. Прибор Г4-102А предназначен для работы в лабораторных и цеховых условиях.

Технические характеристики прибора генераторы высокочастотных сигналов Г4-102А:

Рабочие условия эксплуатации:

- температура окружающего воздуха от -10°С до +50?С, относительная влажность до 95% при температуре окружающего воздуха до +30°;

Напряжение питающей сети 220В±22В при частоте 50Гц±0,5Гц или 115В±5,75В при частоте сети 400(+28)Гц, 400(-12)Гц;

Прибор обеспечивает следующие виды работ - непрерывная генерация (НГ), внутренняя, амплитудная, модуляция синусоидальным напряженим, внешняя амплитудная модуляция синусоидальным напряжением;

Частотные параметры прибора генератор высокочастотных сигналов Г4-102А:

Прибор обеспечивает диапазон частот от 0,1МГц до 50,0МГц. Диапазон частот перекрывается восемью поддиапазонами с граничными частотами:

0,10МГц-0,20МГц;0,20МГц-0,40МГц; 0,40МГц-0,80МГц; 0,80МГц-2,00МГц; 2,00МГц-5,00МГц; 5,00МГц-12,50МГц; 12,50МГц-25,00МГц; 25,00МГц-50,00МГц. Запас по краям диапазона не менее 2%. Запас по краям поддиапазонов - не менее 1%.Погрешность на этих участках не нормируется;

Основная погрешность установки частоты не превышает ±1%;

Нестабильность частоты при неизменных внешних условиях и при неизменном напряжении питания за любой выбранный произвольно 15 мин. интервал времени после самопрогрева в течение 30 мин. в нормальных условиях не превышает ±(2,5?10^-4?_н+50Гц),где ?_н - несущая частота.

Паразитная девиация частоты в режиме непрерывной генерации Г4-102А не превышает (10^-6?_н+50Гц) в полосе 30Гц?15000Гц;

Дополнительная погрешность установки частоты генератора при изменениях температуры на каждые 10°С в пределах рабочих условий не превышает ±(2?10^-3?_н+250Гц).

Параметры выходного напряжения прибора генератор высокочастотных сигналов Г4-102А в режиме непрерывной генерации:

Выходное напряжение генератора на согласованной нагрузке 50Ом±1Ом, подключенной через кабель к основному выходу генератора «?V» регулируется в номинальных пределах от 0,5В до 5?10^-7В; с выносным аттенюатором на 20дБ возможна регулировка до 1?10^-7В. Регулировка производится ступенями через 10дБ от 0дБ до 110дБ плавно в пределах каждой ступени.

Основная погрешность установки опорного значення выходного напряжения 5?10^-1В и установки напряжения по шкале плавной регулировки не превышает ±1дБ при работе генератора на согласованную нагрузку 50Ом±1Ом.

Основная погрешность установки ослабления ступенчатого аттенюатора не превышает ±1,0дБ при ослаблениях до 100дБ ±1,5дБ - свыше 100дБ;

Основная погрешность ослаблення выносного аттенюатора не превышает ±1дБ; выходное сопротивление аттенюатора 50Ом±5%; 75Ом±5%; 7,0Ом±5%;

Дополнительная погрешность установки выходного напряжения за счет остаточного сигнала не превышает ±2,5?10^-1мкВ при работе без выносного аттенюатора и ±5?10^-2мкВ при работе с выносным аттенюатором;

Дополнительная погрешность установки опорного значения выходного напряжения при изменениях окружающей температуры на каждые 10°С в пределах рабочих, условий не превышает ±0,3дБ;

Нестабильность уровня выездного сигнала за каждые 15 мин. работы генератора после самопрогрева в течение 30мин. не превышает ±0,1дБ;

Содержание каждой из гармоник несущей частоти Г4-102А на основном выходе генератора в режиме немодулированных колебаний по отношению к уровню первой гармоники не более 5% (-26дБ).
