Генератор Генератор сигналов высокочастотный Г4-193

Г4-193

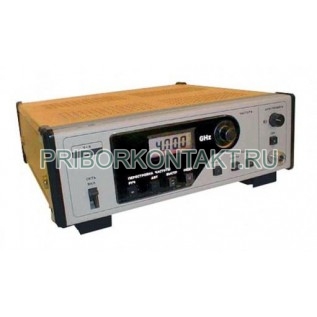

Генератор сигналов высокочастотный Г4-193

Также этот прибор может называться: Г4193, Г4 193, ГЧ-193, ГЧ193, ГЧ 193.

Г4-193 генератор сигналов высокочастотный предназначен для использования в качестве источников сигналов СВЧ для различных применений в автономном режиме и в составе измерительных систем.

Назначение Г4-193:

- для регулировки, настройки и испытаний радиотехнической СВЧ-аппаратуры;

- в качестве свип-генераторов при панорамных измерениях.

Функциональные возможности приборов генераторы Г4-193 :

- возможна работа в режиме внешнего управления частотой СВЧ-сигнала самостоятельно и в составе измерительных систем в качестве гетеродинов;

- внешняя синхронизация по частоте;

- в комплект входят фильтры для понижения уровня гармонических составляющих и направленный ответвитель для подключения внешнего частотомера.

Технические характеристики Г4-193:

Диапазон частот - от 1 ГГц до 4 ГГц.

Основная погрешность установки частоты по встроенному цифровому табло - не более ±1%.

Уровень выходных мощностей Г4-193 - не менее 10 мВт.

Диапазон внешних модулирующих частот в режиме частотной модуляции - от 0 до 250 кГц.

Глубина регулирования выходной мощности - не менее 23 дБ.

Нестабильность Г4-193 - 5·10^-4.

Пределы установки девиации частоты - не менее 40 МГц.

Неравномерность уровня выходной мощности - не превышает ±2 дБ.

Внутренняя амплитудно-импульсная модуляция (АИМ) меандром частотой - 1 кГц.

Длительность импульса внешней АИМ с частотой следования от 0,1 кГц до 250 кГц - от 1 мкс до 500 мкс.

Внешнее управление частотой выходного сигнала во всем диапазоне рабочих частот от источника - от 0 до 10 В.

Автоматическая перестройка частоты во всем диапазоне рабочих частот (без установки границ).

Габаритные размеры Г4-193 - 305×115×312 мм.

Масса генератора - не более 6 кг.

Условия эксплуатации Г4-193:

- интервал рабочих температур - от -10° С до +50° С.

- напряжение сети - (220±22) В или (115±5,75) В.

- частота сети - (50±0,5) Гц.

- потребляемая мощность - не более 30 В·А.
