Генератор Генератор сигналов высокочастотный Г4-194

Г4-194

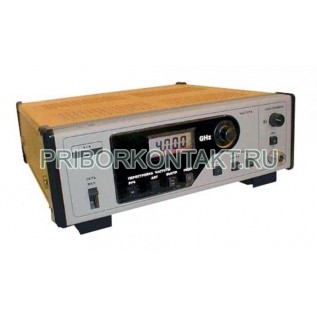

Генератор сигналов высокочастотный Г4-194

Также этот прибор может называться: Г4194, Г4 194, ГЧ-194, ГЧ194, ГЧ 194.

Г4-194 генератор сигналов высокочастотный предназначен для использования в качестве источников сигналов СВЧ для различных применений в автономном режиме и в составе измерительных систем.

Технические характеристики Г4-194:

Диапазон частот - от 2 ГГц до 8,3 ГГц.

Основная погрешность установки частоты по встроенному цифровому табло - не более ±1%.

Уровень выходных мощностей - не менее 10 мВт.

Глубина регулирования выходной мощности - не менее 23дБ.

Неравномерность уровня выходной мощности - не превышает ±2 дБ.

Нестабильность частоты Г4-194 - 0,5·10^-4fн.

Внутренняя амплитудно-импульсная модуляция (АИМ) меандром частотой - 1кГц.

Длительность импульса внешней АИМ с частотой следования от 0,1 кГц до 250 кГц - от 1 мкс до 500 мкс.

Диапазон внешних модулирующих частот в режиме ЧМ - от 0 до 250 кГц.

Пределы установки девиации частоты - не менее 40 МГц.

Автоматическая перестройка частоты во всем диапазоне рабочих частот (без установки границ).

Внешнее управление частотой выходного сигнала во всем диапазоне рабочих частот от источника - от 0 до 10 В.

Габариты генератора - 305×115×312 мм.

Масса Г4-194 - не более 6 кг.

Генераторы Г4-194 с ручной и автоматической перестройкой частоты и с перестройкой частоты от источника внешнего управляющего напряжения. Стабильны по частоте и имеют высокое качество выходного СВЧ сигнала.

Условия эксплуатации Г4-194:

- интервал рабочих температур - от -10° С до +50° С.

- напряжение сети - (220±22) В или (115±5,75) В.

- частота сети - (50±0,5) Гц или (400±12) Гц.

- потребляемая мощность - не более 30 В·А.
