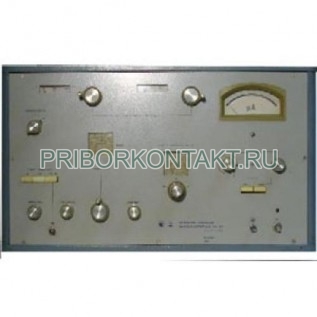

Генератор сигналов высокочастотный Г4-108 предназначен для получения СВЧ колебаний с калибровкой по частоте, уровню выходной мощности и режимам модуляции. Прибор используется как эталонный источник в диапазоне сантиметровых волн при настройке и контроле трактов, узлов и модулей радиоэлектронной аппаратуры.

Назначение и области применения

Г4-108 применяют при проверке, регулировке и ремонте радиоэлектронных устройств в промышленности, а также в лабораторных работах и научных исследованиях. Генератор удобен для отладки приемопередающих трактов, измерения характеристик СВЧ компонентов, контроля чувствительности и линейности приемников, а также для оценки работы устройств при амплитудной и импульсной модуляции.

Функции и особенности

• Формирование сигнала в диапазоне частот 12,16-16,61 ГГц с заданной точностью установки.
• Калиброванный уровень выходной мощности в широком динамическом диапазоне 0 дБ...-110 дБ.
• Внутренняя импульсная модуляция типа "меандр" с контролируемыми параметрами.
• Поддержка внешней импульсной модуляции с настройкой частоты повторения и длительности импульса.
• Низкие паразитные составляющие модуляции и стабильность опорного уровня мощности.
• Волноводный ВЧ выход с заданными присоединительными размерами для работы в СВЧ трактах.

Технические характеристики

Параметры внутренней модуляции "меандр"

• Частота повторения - 1 кГц±0,1 кГц.
• Несимметрия - ±10%.
• Неравномерность вершины - 10%.

Параметры внешней импульсной модуляции

• Частота повторения - 0,25-10 кГц.
• Амплитуда - 5-10 В.
• Длительность импульса - 0,2-10 мкс.
• Длительность фронта - 0,1 мкс, длительность среза - 0,2 мкс.
• Нестабильность длительности фронта и среза - 0,05 мкс.
• Неравномерность вершины - 10%.

Конструкция и эксплуатационные особенности

Генератор выполнен в настольном корпусе с органами управления и индикации, обеспечивающими установку частоты, уровня выходной мощности и параметров модуляции. Волноводный выход 16х8 мм предназначен для прямого подключения к СВЧ трактам. Питание возможно от сетей 220 В, 50 Гц и 115 В, 400 Гц, что удобно при эксплуатации в лабораторных и производственных условиях.

Преимущества применения

• Работа в СВЧ диапазоне 12,16-16,61 ГГц с калибровкой частоты и мощности.
• Широкий диапазон уровней 0 дБ...-110 дБ для настройки чувствительных трактов и измерений ослабления.
• Стабильность параметров за 15 минут, достаточная для большинства регулировочных и измерительных операций.
• Поддержка внутренней и внешней импульсной модуляции для имитации реальных режимов работы аппаратуры.
