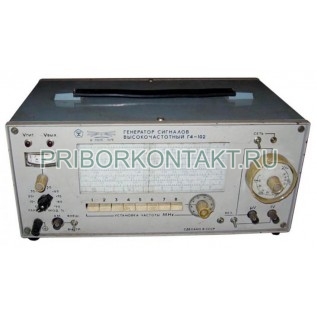

Генератор Генератор сигналов высокочастотный Г4-102

Также этот прибор может называться: Г4 102, Г4102, Гч-102, Гч102, Гч 102, g4-102, g4 102, g4102.

Г4-102 генератор сигналов высокочастотный предназначен для настройки, регулировки и контроля радиоприемной аппаратуры радиовещательного диапазона.

Генераторы Г4-102 обеспечивают измерение частотных и амплитудных характеристик различных устройств, реальной чувствительности и кривой верности приемников. Генераторы могут служить источником немодулированного и некалиброванного сигнала и использоваться в качестве гетеродина при различных преобразованиях частоты.

Диапазон частот - от 0,1 МГц до 50 МГц.

Основная погрешность установки частоты - не более ±1%.

Поддиапазоны частот с граничными частотами - от 0,1 МГц до 0,18 МГц; от 0,18 МГц до 0,35 МГц; от 0,35 МГц до 0,75 МГц; от 0,75 МГц до 1,7 МГц; от 1,7 МГц до 4 МГц; от 4 МГц до 10 МГц; от 10 МГц до 20 МГц; от 20 МГц до 50 МГц.

Запас по краям диапазона - не менее 2%.

Запас на краях между поддиапазонами - не менее 1%.

Нестабильность частоты за любые 15 минут работы генератора после самопрогрева в течение 30 минут в нормальных условиях - не более ±(250?10^-6?f + 50 Гц), где f - несущая частота.

Паразитная девиация частоты в режиме непрерывной генерации - не более (10^-6?f + 50 Гц).

Дополнительная погрешность установки частоты генератора Г4-102 при изменениях температуры на 10° С в пределах рабочих условий - не более ±(3000?10^-6?f + 250 Гц).

Выходное напряжение генератора сигналов - от 5?10⁵ мкВ до 0,5 мкВ.

Выходное напряжение генератора с выносным аттенюатором ослаблением 20 дБ - до 0,1 мкВ.

Регулировка производится ступенями по 10 дБ, при этом КСВ нагрузки должен быть не более 1,10 - от 0 до 110 дБ.

Основная погрешность установки опорного значения напряжения 5?10⁵ мкВ - не более ±1 дБ.

Погрешность установки напряжения по шкале плавной регулировки, при работе на нагрузку до 51 Ом - не более ±1 дБ.

Основная погрешность установки ослабления ступенчатого аттенюатора - не более ±1,5 дБ.

Основная погрешность ослабления выносного аттенюатора - не более ±1 дБ.

Дополнительная погрешность установки выходного напряжения за счет остаточного сигнала:

- при работе без выносного аттенюатора - ±0,25 мкВ;

- при работе с выносным аттенюатором - 0,05 мкВ.

Дополнительная погрешность установки опорного значения выходного напряжения для генераторов сигналов Г4-102, при изменениях температуры на 10° С в пределах рабочих условий - не более ±0,3 дБ.

Дополнительная погрешность ослабления аттенюатора, обеспечивающего плавную регулировку выходного напряжения при изменениях температуры на 10° С в пределах рабочих условий - не более ±0,4 дБ.

Дополнительная погрешность установки опорного значения выходного напряжения и значений выходного напряжения по шкалам плавной регулировки выхода при включении амплитудной модуляции для прибора Г4-102:

- на частотах модуляции до 10 кГц и глубине модуляции до 80% - не более ±0,5 дБ;

- на частотах модуляции свыше 10 кГц и глубине модуляции не более 50% - не более ±0,5 дБ.

Нестабильность уровня выходного сигнала за 15 минут после самопрогрева генератора в течение 30 минут - 0,1 дБ.

Коэффициент любой из гармоник сигнала на основном выходе приборов Г4-102 - 5% (-26 дБ).

Паразитная амплитудная модуляция сигнала на основном выходе генератора в режиме непрерывной генерации - 0,5%.

Коэффициент стоячей волны напряжения по основному выходу генератора Г4-102 - 1,25.

Номинальное значение выходного сопротивления при работе без выносного делителя - 50 Ом.

Номинальное значение выходного сопротивления при работе с выносным делителем - 75 Ом±2%; 50 Ом±2%; 7 Ом±2%.

Выходное некалиброванное напряжение по вспомогательному выходу на полной нагрузке 50 Ом, при КСВ 1,1 - от 1 В до 3 В.

Амплитудная модуляция Г4-102 сигнала с частотой:

- от внутреннего источника модуляции - 1000 Гц±10%;

- от внешнего источника модуляции - от 50 Гц до 15 000 Гц.

Погрешность частоты внутреннего модулирующего источника - не более ±10%.

Глубина модуляции генераторов Г4-102 регулируется ступенями по 10% в пределах - от 0 до 90%.

Основная погрешность установки, при частоте модуляции 1000 Гц:

- при глубине модуляции от 10% до 80% - не более ±10%;

- при глубине модуляции свыше 80% - погрешность не нормируется.

Дополнительная погрешность установки глубины модуляции для Г4-102 в диапазоне частот модуляции до 10 кГц - не более ±5% (абс).

Погрешность установки коэффициента модуляции в диапазоне частот модуляции свыше 10 кГц - не более ±10% (абс).

Дополнительная погрешность установки коэффициента глубины модуляции, обусловленная изменением температуры окружающего воздуха, на каждые 10° С в пределах рабочих условий для Г4-102 - не более ±5%.

Коэффициент нелинейных искажений огибающей модулированного сигнала при глубине модуляции 80% - не более 5%.

Коэффициент нелинейных искажений внешнего модулирующего сигнала - не более 1%.

Напряжение внешнего модулирующего генератора, необходимое для обеспечения глубины модуляции 90%, при сопротивлении входа модулятора 600 Ом±20% - не более 2 В.

Паразитная модуляция частоты Г4-102 в режиме тридцатипроцентной амплитудной модуляции в полосе частот от 20 Гц до 20 000 Гц - не более 10^-6?f + 250 Гц.

Изоляция цепи питания прибора относительно корпуса выдерживает без пробоя испытательное напряжение - 750 В.

Сопротивление изоляции цепи ввода питания прибора относительно корпуса - не менее 10 МОм.

Мощность, потребляемая генератором от сети при номинальном напряжении - не более 15 В?А.

Время непрерывной работы - 8 ч.

Уровень напряжения радиопомех, создаваемых прибором - не более 50 мкВ/м.

Среднее время безотказной работы генератора - не менее 2300 ч.

Габаритные размеры генераторов сигналов высокочастотных Г4-102 - 190?360?230 мм.

Габаритные размеры транспортной тары - 250?350?415 мм.

Масса - не более 8 кг.

Масса Г4-102 и транспортной тары - не более 15 кг.

Генератор сигналов высокочастотный Г4-102 обеспечивает следующие виды работ:

- непрерывная генерация (НГ);

- внутренняя амплитудная модуляция синусоидальным напряжением;

- внешняя амплитудная модуляция синусоидальным напряжением.
