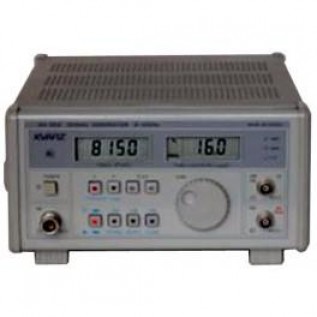

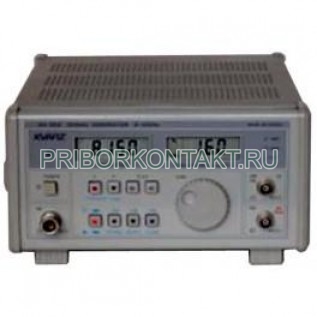

Генератор Генератор сигналов высокочастотный Г4-202

Также этот прибор может называться: Г4 202, Г4202, Гч-202, g4-202, g4 202, g4202.

Г4-202 генератор сигналов высокочастотный предназначен для применения в качестве источников СВЧ-колебаний в режимах НГ, ИМ, АМ, ЧМ при настройке, регулировке, испытаниях радиотехнических устройств.

Генераторы Г4-202 обеспечивают калибровку измерителей мощности, измерение потерь, ослаблений, КСВН, параметров антенн и антенных трактов. Могут быть использованы в составе АИС, а также в качестве свип-генераторов при панорамных измерениях параметров цепей.

Диапазон частот - от 2 ГГц до 8,15 ГГц.

Уровень выходной мощности - 80 мВт.

Погрешность установки частоты - ±0,45%.

Пределы регулирования уровня выходной мощности генератора Г4-202 - 30 дБ.

Погрешность установки уровня выходной мощности - не более ±1,5 дБ.

Относительный уровень гармоник и субгармоник - не более -25 дБ.

Уровень мощности с дополнительного выхода (пределы регулирования 20 дБ) - не менее 1 мВт.

Частотная модуляция:

- диапазон модулирующих частот - от 0,05 кГц до 100 кГц;

- девиация частоты - 25 МГц; 50 МГц (от 17,44 ГГц до 37,5 ГГц).

Амплитудная модуляция:

- диапазон модулирующих частот - от 0,05 кГц до 5 кГц;

- коэффициент модуляции - от 0 до 50%.

Импульсная модуляция Г4-202:

- частота повторения импульсов - от 0,05 кГц до 200 кГц;

- длительность импульсов - от 0,1 мкс до 10 мс;

- подавление сигнала в паузе - не менее 60 дБ.

Свипирование:

- полоса свипирования - от 10 МГц до полного диапазона рабочих частот;

- время автоматического свипирования - 20 мс; 80 мс; 1 с.

Диапазон установки девиации частоты в режиме ЧМ при работе от внутреннего источника частотой 1 кГц или внешнего сигнала в диапазоне частот от 0,05 кГц до 100 кГц и напряжением 3±0,1 В - от 0,1 МГц до 25 МГц.

Пределы допускаемой относительной погрешности установки девиации частоты при работе от внутреннего источника:

- при девиации не более 1 МГц - ±15%;

- при девиации не менее 1 МГц - ±20%;

- при внешней модуляции для напряжения модулирующего сигнала 3±0,1 В - ±25%.

Пределы допускаемой абсолютной погрешности установки коэффициента AM (М) для Г4-202 в режиме внешней модуляции в диапазоне модулирующих частот от 0,1 кГц до 5 кГц и амплитуде модулирующего сигнала 3±0,1 В - ±(0,2?М+0,2)%.

Параметры амплитудно-импульсной модуляции при внутренней модуляции:

- частота повторения импульсов - 1 кГц; 10 кГц; 100 кГц;

- меандр длительностью 0,4 мкс - 0,2 кГц; 2 кГц;

- меандр длительностью 4 мкс - 20 кГц;

- длительность фронта и среза - не более 0,05 мкс;

- пределы допускаемой относительной погрешности установки длительности импульса - 20%.

Параметры амплитудно-импульсной модуляции для генератора Г4-202 при внешней модуляции:

- частота повторения модулирующих импульсов - от 0,05 кГц до 200 кГц;

- длительность модулирующих импульсов - от 0,1 мкс до 10 000 мкс;

- пределы отличия длительности выходного ВЧ импульса от длительности модулирующего - ±30%;

- ослабление выходного сигнала в паузе между импульсами - не менее 60 дБ.

Питание от сети:

- с напряжением - 220±22 В; 115±5,75 В;

- с частотой - 50±0,5 Гц; 400±10 Гц.

Потребляемая мощность - не более 60 В?А.

Габаритные размеры Г4-202 - 323?250?131 мм.

Масса - не более 7,5 кг.

По принципу действия генераторы представляют собой источники СВЧ колебаний на основе транзисторного автогенератора с электромагнитной перестройкой частоты ферромагнитного резонатора с ЖИГ-структурой и последующим усилением мощности.

Температура окружающего воздуха - от -10° С до +50° С.

Относительная влажность при +25° С - не более 98%.

Атмосферное давление - от 630 кПа до 800 кПа.

Прочность при воздействии синусоидальной вибрации:

- амплитуда ускорения - 19,6 м/с²;

- диапазон частот - 200 Гц.
