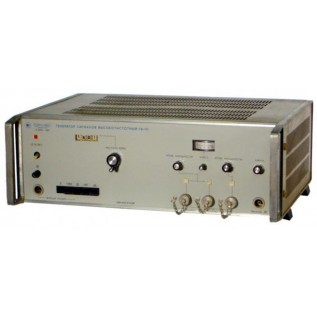

Генератор сигналов высокочастотный Г4-111Б

Генератор сигналов высокочастотный Г4-111Б (Г4111Б, Г4-111-Б, Г4-111 Б, g4-111b, g4111b, g4 111 b, g4-111-b, g4-111 b)

Г4-111Б - высокочастотный генератор СВЧ диапазона, предназначенный для формирования колебаний с некалиброванными по мощности выходами. Прибор используют как источник тестового сигнала при настройке и проверке СВЧ трактов, а также при калибровке измерителей мощности и выполнении измерений потерь, ослаблений, КСВН, импеданса и других параметров радиочастотных цепей. Модель встречается под обозначениями Г4111Б, Г4 111 Б, Г4-111-Б, Г4-111 Б.

Назначение и области применения

Генератор Г4-111Б востребован в лабораториях связи и радиотехники, на производственных участках и в ремонтных подразделениях. Прибор подходит для контроля характеристик антенн и антенных трактов, работы в роли имитатора помехи или передатчика основного сигнала. Дополнительно генератор применяют при испытаниях полупроводниковых СВЧ устройств - смесительных и умножительных диодов, варакторов и аналогичных компонентов.

Функции и особенности

• Формирование СВЧ сигнала в диапазоне 9-12,7 ГГц с электронной перестройкой.
• Возможность задания ослабления выходной мощности в пределах 0-30 дБ.
• Поддержка импульсной модуляции (ИМ) с внутренним и внешним управлением, включая режим "меандр".
• Выход для подключения ЭСЧ (50 Ом, коаксиал 7/3 мм) с нормированным уровнем мощности в двух поддиапазонах.
• Два варианта питания - 220 В, 50 Гц и 115 В, 400 Гц, что удобно для стендовой и специальной аппаратуры.

Технические характеристики

Конструкция и эксплуатационные особенности

Г4-111Б рассчитан на работу в составе СВЧ измерительных комплексов, где требуется устойчивый по частоте генератор с возможностью импульсной модуляции и регулировки уровня. Для контроля параметров по частоте предусмотрен выход на ЭСЧ с согласованием 50 Ом (коаксиал 7/3 мм) и нормированным уровнем мощности в диапазонах 6-9 ГГц и 9-12,7 ГГц. Электронная перестройка с полосой 3 МГц упрощает точную подстройку частоты при настройке трактов и измерении характеристик узлов.

Преимущества применения

• СВЧ диапазон 9-12,7 ГГц и нормированная точность установки частоты (±0,5%) для стендовых измерений.
• Нормированная кратковременная стабильность частоты (до 1·10^-4 за 15 мин) и малая паразитная девиация (1·10^-5 в полосе 50 Гц-20 кГц).
• Регулируемое ослабление 0-30 дБ и контроль нестабильности уровня (0,1 дБ за 15 мин).
• Импульсная модуляция с широким диапазоном частоты повторения и длительности импульсов.
• Два варианта питания (220 В/50 Гц и 115 В/400 Гц) и умеренная потребляемая мощность 140 В·А.
