Генератор Генератор сигналов высокочастотный Г4-106

Г4-106

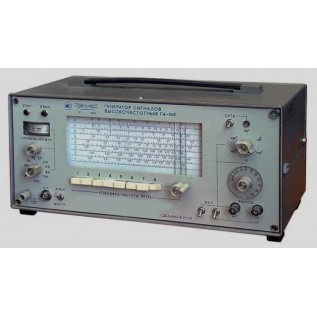

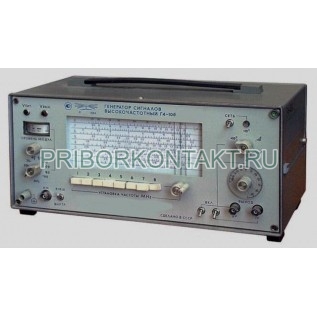

Генератор сигналов высокочастотный Г4-106

Также этот прибор может называться: Г4106, Г4 106, Г-4106, Г 4106, ГЧ-106, ГЧ106, ГЧ 106.

Г4-106 генератор сигналов высокочастотный обеспечивает получение электрического сигнала с регулируемой калиброванной амплитудой и глубиной модуляции в диапазоне ультразвукового и частично

радиовещательного диапазона.

Сфера применения: проверка, контроль и настройка аппаратуры в диапазоне ультразвукового

и частично радиовещательного диапазонов.

Генераторы Г4-106 проводят исследование фильтров и усилителей промежуточных частот радиовещательных приемников.

Технические характеристики Г4-106:

Диапазон частот прибора Г4-106:

- основной (7 поддиапазонов) - от 0,01 МГц до 12,5 МГц;

- вспомогательный - от 0,43 МГц до 0,51 МГц.

Погрешность установки частоты:

- на частотах меньше 0,1 МГц - 1,5%;

- на частотах больше 0,1 МГц - 1%.

Нестабильность частоты за 15 мин - 2,5·10^-4f + 30 Гц.

Диапазон изменения выходного напряжения - от 0,1 мкВ до 0,5 мкВ.

Относительная погрешность установки опорного уровня - 1 дБ.

Уровень гармоник в выходном сигнале генератора - 26 дБ (5%).

Пределы регулировки и отсчета коэффициента глубины модуляции - от 0 до 90%.

Погрешность установки пределов величины модуляции - 10%.

Коэффициент искажений огибающей модулирующего сигнала при глубине модуляции 80% - 5%.

Диапазон частоты модуляции при внешней амплитудной модуляции - от 50 Гц до 10 кГц.

Напряжение, необходимое для получения максимальной модуляции - 2 В.

Виды работ генераторов Г4-106 - НГ, АМ.

Габаритные размеры - не более 190×390×250 мм.

Масса - до 11 кг.

Условия эксплуатации Г4-106:

Температура окружающего воздуха - от -10° С до +50° С.

Относительная влажность при +30° С - до 98%.

Питание от сети переменного тока:

- частотой 50±0,5 Гц;

- напряжением 220±22 В.

Потребляемая мощность генераторов Г4-106 - 30 В·А.
