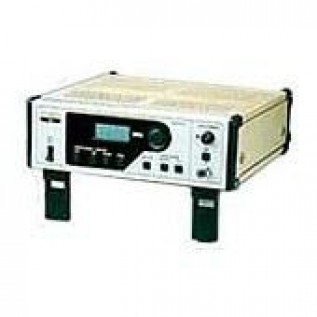

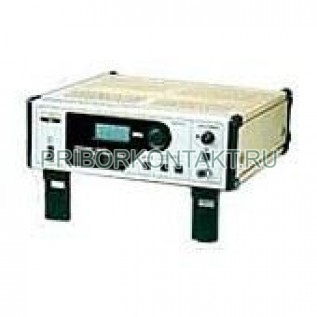

Г4-195 (Г4 195, Г4195, Гч-195, g4-195, g4 195, g4195) - высокочастотный генератор СВЧ диапазона, предназначенный для работы в качестве источника сигнала при проверке и настройке СВЧ аппаратуры. Прибор поддерживает ручную и автоматическую перестройку частоты, а также дистанционное управление частотой от внешнего управляющего напряжения, что удобно при стендовых измерениях и автоматизации испытаний.

Назначение и применение

Генератор Г4-195 используется как источник СВЧ колебаний с возможностью перестройки по всему рабочему диапазону 8-18 ГГц. Прибор применяют для настройки трактов и узлов различного назначения, в том числе в составе измерительных комплексов как генератор фиксированных частот или как генератор качающейся частоты со стабилизированным либо нестабилизированным уровнем выходной мощности.

Компактные размеры и масса до 6 кг позволяют использовать Г4-195 для испытаний в ограниченном пространстве и в труднодоступных местах, подавая мощность непосредственно на вход контролируемого устройства.

Режимы работы и перестройка

• немодулированные колебания;
• внутренняя АИМ меандром частотой 1000±1 Гц;
• внешняя ЧМ;
• установка и перестройка частоты внешним управляющим напряжением;
• автоматическое качение частоты во всем рабочем диапазоне.

Перестройка частоты выполняется вручную, автоматически (периодически по всему диапазону), а также дистанционно от внешнего управляющего напряжения 0-10 В произвольной формы.

Технические характеристики

Параметры внешней АИМ

В режиме внешней АИМ формируются высокочастотные импульсы со следующими параметрами:

• частота следования - 0,1-200 кГц;
• длительность импульсов - 1-500 мкс;
• длительность фронта - не более 0,1 мкс;
• длительность среза - не более 0,1 мкс;
• неравномерность вершины - не более ±15%;
• сброс на вершине - не более 30%.

Состав и конструкция

Г4-195 выполнен в виде переносного прибора и конструктивно включает блок питания, управляемый СВЧ генератор, устройство управления и индикации, комбинированное устройство и СВЧ модуль. Такая структура обеспечивает работу в разных режимах модуляции и перестройки, а также допускает использование в составе измерительных систем.

Преимущества применения

• широкий рабочий диапазон 8-18 ГГц для настройки СВЧ трактов и узлов;
• варианты перестройки - ручная, автоматическое качение и управление внешним напряжением 0-10 В;
• нормируемые параметры мощности и регулировка не менее 23 дБ;
• поддержка внутренней АИМ и режимов внешней ЧМ для испытательных задач;
• компактность и масса до 6 кг, удобные для работы в ограниченных условиях.
