Станок для намотки катушек НШ8-2А

НШ8-2А

Станок для намотки катушек НШ8-2А

Также этот прибор может называться: НШ82А, НШ8 2А.

НШ8-2А станок для намотки катушек предназначен для намотки катушек без механической раскладки витков.

Технические характеристики НШ8-2А:

Частота вращения планшайбы - до 275 об/мин.

Максимальный крутящий момент - 1600 Н·м.

Направление вращения планшайбы - реверсивное.

Диаметр планшайбы - 500 мм.

Предел диаметра намотки станка - 1800 мм.

Диаметр наматываемого провода - до 6 мм.

Размеры прямоугольного провода:

- ширина - от 2 мм до 10 мм;

- толщина - от 2 мм до 5 мм.

Мощность станков - 2,5 кВт.

Напряжение питания - 380 В.

Частота - 50 Гц.

Габаритные размеры - 1115×880×1430 мм.

Масса - 970 кг.

Условия эксплуатации НШ8-2А:

Температура окружающей среды - от 15º С до 30º С.

Воздушная среда - невзрывоопасная.

Климатическое исполнение - УХЛ.

Категория размещения - 4 по ГОСТ 15150-69.

Конструкция НШ8-2А:

- станина;

- передняя бабка;

- механический счетчик числа витков;

- привод управления шаблонами;

- электрооборудование.

Принцип действия оборудования станки НШ8-2А основан на намотке катушки на вращающийся шаблон. Электрическая схема привода шпинделя обеспечивает плавный пуск и останов шпинделя. Система управления станком предусматривает защиту и блокировку от токов короткого замыкания и от перегрузок. Возможно как программное, так и ручное управление станком.

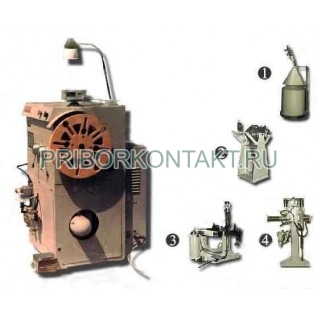

Станки для намотки катушек НШ8-2А могут использоваться с:

- 93.099.00.000 устройство смоточно-натяжное - применяется для проводов круглого сечения, поставляемых в катушках;

- 93.188.00.000 устройство натяжное - применяется для изолированного провода прямоугольного и круглого сечения при намотке в один провод;

- 93.142.00.000 устройство смоточное - применяется для проводов прямоугольного и круглого сечения, поставляемых на барабанах;

- 93.172.00.000 устройство натяжное - для изолированных проводов прямоугольного сечения при намотке в 2-6 параллельных проводов.
