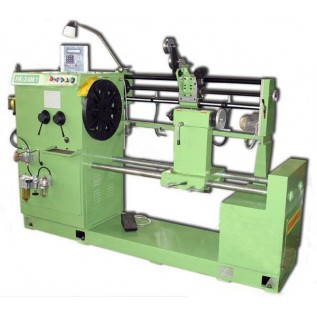

Станок для намотки катушек НК3-2АМ1

Также этот прибор может называться: НК32АМ1, НК3 2АМ1, НКЗ-2АМ1, hk3-2am1, hk32am1, hk3 2am1.

НК3-2АМ1 станок для намотки катушек предназначен для намотки катушек изолированными проводами с механической раскладкой витков.

Технические характеристики НК3-2АМ1:

Частота вращения планшайбы - до 240 об/мин.

Максимальный крутящий момент - 1600 Н·м.

Направление вращения планшайбы - реверсивное.

Длина хода раскладчика - до 1000 мм.

Шаг раскладки - от -0,5 мм до 8 мм.

Регулировка шага раскладки - ступенчата с точностью ±2% от установленной ступени.

Предел диаметра намотки станка - 800 мм.

Усилие прижима шаблона - 4000 Н.

Диаметр наматываемого провода - от 0,5 мм до 8 мм.

Размеры прямоугольного провода:

- ширина - от 2 мм до 8 мм;

- толщина - от 0,5 мм до 5 мм.

Количество одновременно наматываемых проводов - 1.

Максимальное число витков в катушке - 5000.

Привод - электромеханический.

Мощность станков - 4 кВт.

Габаритные размеры - 2270×1000×1610 мм.

Масса - 1650 кг.

Условия эксплуатации НК3-2АМ1:

Температура окружающей среды - от 10º С до 35º С.

Воздушная среда - невзрывоопасная.

Климатическое исполнение - УХЛ.

Категория размещения - 4 по ГОСТ 15150-69.

Конструкция НК3-2АМ1:

- станина;

- передняя бабка;

- раскладчик;

- блок привода планшайбы;

- электрооборудование;

- пневматическое устройство для прижима щеки шаблона.

Принцип действия оборудования станки НК3-2АМ1 основан на намотке катушки посредством вращающегося шаблона, раскладка витков при этом выполняется с помощью раскладчика, который перемещается вдоль оси шаблона.

Намотка может осуществляться в автоматическом и полуавтоматическом режимах.

Станки для намотки катушек НК3-2АМ1 могут использоваться с:

- 93.099.00.000 устройство смоточно-натяжное - применяется для проводов круглого сечения, поставляемых в катушках;

- 93.188.00.000 устройство натяжное - применяется для изолированного провода прямоугольного и круглого сечения при намотке в один провод;

- 93.142.00.000 устройство смоточное - применяется для проводов прямоугольного и круглого сечения, поставляемых на барабанах;

- 93.172.00.000 устройство натяжное - для изолированных проводов прямоугольного сечения при намотке в 2-6 параллельных проводов.
