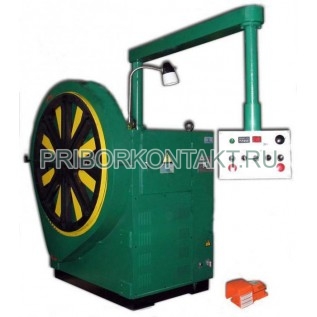

Станок для намотки катушек НК5-4А

НК5-4А

Станок для намотки катушек НК5-4А

Также этот прибор может называться: НК54А, НК5 4А, hk5-4a, hk54a, hk5 4a.

НК5-4А станок для намотки катушек предназначен для намотки катушек из проводов круглого и прямоугольного сечений без механической раскладки витков.

Технические характеристики НК5-4А:

Частота вращения планшайбы - 1,8 об/мин; 3,6 об/мин; 5,6 об/мин; 8 об/мин; 16 об/мин; 25 об/мин.

Максимальный крутящий момент станков - 25000 Н·м.

Диаметр зоны намотки станка - 1800 мм.

Диаметр планшайбы - 1100 мм.

Направление вращения планшайбы - реверсивное.

Привод станка - электрический на переменном токе.

Электродвигатель привода станков:

- напряжение - 380 В;

- мощность - 7,5 кВт;

- частота - 50 Гц.

Габаритные размеры станка - 2260×1360×1950 мм.

Масса - 2200 кг.

Предельные параметры обрабатываемого изделия

Сечение наматываемого провода - до 400 мм².

Максимальная диагональ наматываемой катушки - 1800 мм.

Станки для намотки катушек НК5-4А могут использоваться с:

- 93.099.00.000 устройство смоточно-натяжное - применяется для проводов круглого сечения, поставляемых в катушках;

- 93.188.00.000 устройство натяжное - применяется для изолированного провода прямоугольного и круглого сечения при намотке в один провод;

- 93.142.00.000 устройство смоточное - применяется для проводов прямоугольного и круглого сечения, поставляемых на барабанах;

- 93.172.00.000 устройство натяжное - для изолированных проводов прямоугольного сечения при намотке в 2-6 параллельных проводов.

Предприятие-изготовитель предоставляет гарантию соответствия оборудования станки НК5-4А всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
