Станок для намотки катушек РЯД-01М

РЯД-01М

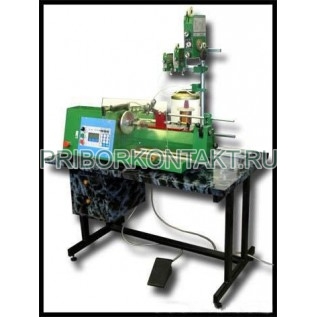

Станок для намотки катушек РЯД-01М

Также этот прибор может называться: РЯД01М, РЯД 01М, РЯД-О1М.

РЯД-01М станок для намотки катушек предназначен для намотки электрических каркасных катушек. Намотка катушек с механической раскладкой провода происходит в следующих режимах:

- послойная намотка;

- технологический останов;

- индикация цикла намотки;

- работа с электродинамическим торможением;

- работа в наладочном режиме.

Технические характеристики РЯД-01М:

Скорость намотки:

- I ступень - от 0 об/мин до 8100 об/мин;

- II ступень - от 0 об/мин до 1380 об/мин;

- дополнительный привод - от 0 об/мин до 300 об/мин.

Крутящий момент станка:

- I ступень - не менее 0,4 Н·м;

- II ступень - не менее 2,9 Н·м;

- дополнительный привод - не менее 13 Н·м.

Наибольшее количество одновременно наматываемых катушек - 6 шт.

Максимальное число витков в катушке - 99999,9±0,1.

Диапазон диаметров наматываемых проводов - от 0,04 мм до 2 мм.

Максимальный диаметр наматываемых катушек - 300 мм.

Ширина намотки - 200 мм.

Программирование секционной намотки - до 10 секций.

Станки РЯД-01М имеют плавное (бесступенчатое) регулирование:

- скорости намотки;

- шага раскладки провода.

Габаритные размеры без смоточно-натяжных устройств - 1200×750×100 мм.

Масса - 175 кг.

В состав станка РЯД-01М входит:

- корпус с передней бабкой, где устанавливаются электропривод;

- пульт управления с микропроцессором;

- задняя бабка;

- сменные смоточно-натяжные устройства.

Система раскладки провода основана на базе шагового двигателя и ШВП.

Условия эксплуатации РЯД-01М:

Температура окружающей среды - от 10º С до 35º С.

Питание:

- напряжение - 220 В;

- частота - 50 Гц.

Потребляемая мощность - не более 0,7 кВт.

Воздушная среда - невзрывоопасная.

Климатическое исполнение станков - УХЛ.

Категория размещения - 4 по ГОСТ 15150-69.
