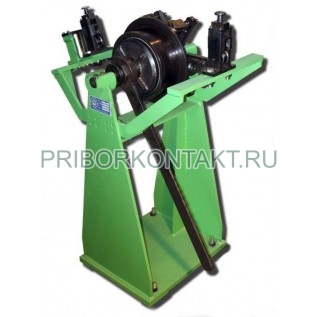

Устройство натяжное 93.188.00.000

Также этот прибор может называться: 9318800000, 93 188 00 000, 93-188-00-000.

93.188.00.000 устройство натяжное служит для создания усилия натяжения круглого и прямоугольного провода со стекловолокнистой изоляцией при намотке.

Технические характеристики 93.188.00.000:

Способ создания натяжения - навивка провода на приторможенный барабан.

Количество устанавливаемых проводов - 1 шт.

Тормозной момент устройств - от 0 Нм до 150 Нм.

Диаметр тормозного барабана - 250 мм.

Габаритные размеры - 537×475×1058 мм.

Масса устройства - 188 кг.

Предельные параметры обрабатываемого изделия

Тип провода - изолированный, прямоугольного и круглого сечения.

Площадь прямоугольного сечения провода - от 5 мм² до 60 мм².

Размер прямоугольных проводов:

- толщина - 5 мм;

- ширина - 12,5 мм.

Площадь сечения круглого провода - от 3,14 мм² до 50,2 мм².

Устройства натяжные 93.188.00.000 могут использоваться с станками для намотки катушек:

- НК3-2А; НК3-2АМ; НК3-2АМ1 - предназначен для намотки катушек изолированными проводами с механической раскладкой витков;

- НШ8-2А - предназначен для намотки катушек без механической раскладки витков;

- НК5-4А - предназначен для намотки катушек из проводов круглого и прямоугольного сечений без механической раскладки витков.

Предприятие-изготовитель предоставляет гарантию соответствия устройства 93.188.00.000 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
