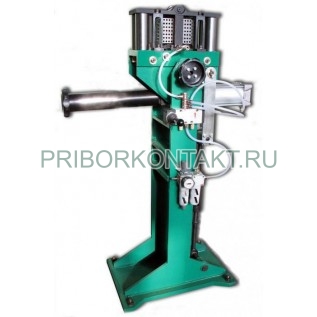

Устройство натяжное 93.172.00.000

Также этот прибор может называться: 9317200000, 93 172 00 000, 93-172-00-000.

93.172.00.000 устройство натяжное может использоваться с станками для намотки катушек:

- НК3-2А; НК3-2АМ; НК3-2АМ1 - предназначены для намотки катушек изолированными проводами с механической раскладкой витков;

- НШ8-2А - предназначен для намотки катушек без механической раскладки витков;

- НК5-4А - предназначен для намотки катушек из проводов круглого и прямоугольного сечений без механической раскладки витков.

Технические характеристики 93.172.00.000:

Способ торможения провода - сжатие провода между двумя металлическими пластинами.

Тип провода - изолированный, прямоугольного сечения.

Количество устанавливаемых проводов в устройство - от 1 шт до 6 шт.

Расположение проводников в устройстве в один ряд - вертикальное, «плашмя».

Усилие сжатия тормозных пластин - до 2000 Н (200 кгс).

Давление в пневмосети - от 0,4 МПа до 0,6 МПа (от 4 кг/см² до 6 кг/см²).

Расход сжатого воздуха - 0,03 м³ ч.

Габаритные размеры - 635×350×1136 мм.

Масса - 109 кг.

Предельные параметры обрабатываемого изделия

Размер сечения провода:

- толщина - от 1 мм до 5 мм;

- ширина - от 3 мм до 12,5 мм.

Максимальная площадь сечения провода - 20 мм².

Предприятие-изготовитель предоставляет гарантию соответствия устройства 93.172.00.000 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
