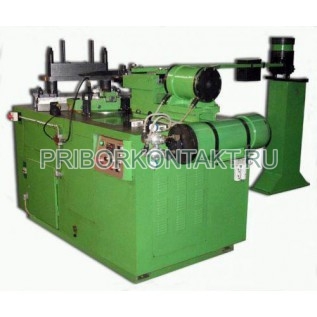

Станок намотки катушек на «ребро» НК6-3Б

НК6-3Б

Станок намотки катушек на «ребро» НК6-3Б

Также этот прибор может называться: НК63Б, НК6 3Б, НК6-ЗБ.

НК6-3Б станок намотки катушек на «ребро» предназначен для намотки катушек не изолированными проводами на ребро с правой и левой навивкой.

Технические характеристики НК6-3Б:

Частота вращения планшайбы (регулируемая ступенчатая) - от 3,7 об/мин до 8 об/мин.

Максимальный крутящий момент станков - 6300 Н·м.

Скорость перемещения стола - от 9,4 м/мин до 14,3 м/мин.

Диаметр планшайбы - 750 мм.

Ширина стола - 300 мм.

Длина стола - 750 мм; 1200 мм; 1600 мм; 2000 мм.

Мощность электропривода станка - 7,5 кВт.

Габаритные размеры - 2210×2865×1565 мм.

Масса - 3270 кг.

Предельные параметры обрабатываемого изделия

Максимальное сечение провода - 600 мм².

Размеры наматываемого провода (шин):

- ширина - до 50 мм;

- толщина - до 10 мм.

Катушки с прямыми участками:

- длина - от 250 мм до 1800 мм;

- ширина - от 120 мм до 400 мм.

Катушки круглые (диаметр) - от 100 мм до 1000 мм.

Предприятие-изготовитель предоставляет гарантию соответствия оборудования станки намотки катушек НК6-3Б всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
