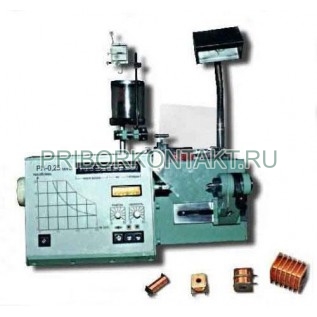

Станок для намотки миникатушек РН-0,25

РН-0,25

Станок для намотки миникатушек РН-0,25

Также этот прибор может называться: РН0,25, РН 0,25, ph-0,25, ph0,25, ph 0,25.

РН-0,25 станок для намотки миникатушек применяется для намотки катушек в условиях крупносерийного и массового производства.

Технические характеристики РН-0,25:

Диапазон проводов - от 0,01 мм до 0,25 мм.

Максимальная скорость шпинделя - 20000 об/мин.

Точность отсчета витков - ±1 виток.

Максимальный диаметр катушки станка - 25 мм.

Максимальная длина катушки - 50 мм.

Габаритные размеры без смоточно-натяжных устройств - 540×410×330 мм.

Масса - 45 кг.

Станки РН-0,25 имеют следующие особенности:

- микропроцессорная система управления;

- электронное регулирование скорости шпинделя;

- механический вариатор для регулирования шага;

- модульная конструкция;

- местное освещение и розетка для подключения паяльника.

В станках РН-0,25 программируются:

- общее число витков катушки;

- число витков на малой скорости в конце намотки;

- возврат раскладчика на заданную щеку в конце намотки;

- интенсивность разгона шпинделя и скорость его вращения.

Условия эксплуатации :

Температура окружающей среды - от 15º С до 30º С.

Мощность привода шпинделя - 0,25 кВт.

Напряжение питания - 220 В.

Частота - 50 Гц.

Воздушная среда РН-0,25 - невзрывоопасная.

Климатическое исполнение станков - УХЛ.

Категория размещения - 4 по ГОСТ 15150-69.
