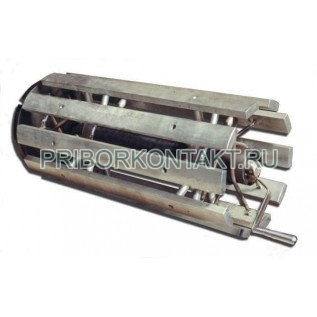

Шаблоны намоточные раздвижные ШНР-250/380

Также этот прибор может называться: ШНР250/380, ШНР 250/380, ШНР-250380, ШНР-250-380, ШНР-250380, ШНР250380, ШНР250-380, ШНР250 380, ШНР 250380, ШНР 250-380, ШНР 250 380.

ШНР-250/380 шаблоны намоточные раздвижные предназначены для намотки катушек трансформаторов.

Технические характеристики ШНР-250/380:

Диаметр наматываемого провода - от 0,5 мм до 8 мм.

Размеры прямоугольного провода:

- ширина - от 2 мм до 8 мм;

- толщина - от 0,5 мм до 5 мм.

Внутренний диаметр катушки шаблона:

- минимальный - 250 мм;

- максимальный - 380 мм.

Длина наматываемой катушки - 800 мм.

Особенности ШНР-250/380:

- шаблон крепится к планшайбе намоточного станка болтами и поддерживается центром задней бабки;

- наладка внутреннего диаметра катушки производится путем вращения винтов;

- регулирование диаметра шаблона при снятии катушки производится путем вращения штока;

- наличие возможности регулировать конусность и радиальное биение шаблона

- могут применятся с намоточными станками (НК3-2АМ, НК3-2АМ1).

Предприятие-изготовитель предоставляет гарантию соответствия прибора шаблон намоточный раздвижный ШНР-250/380 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
