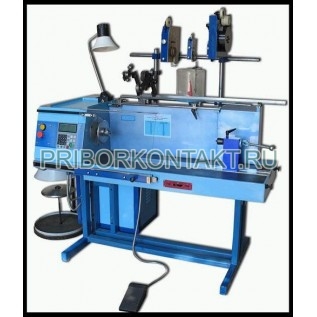

Высокоскоростной полуавтомат намоточный ПРН-3М

Также этот прибор может называться: ПРН3М, ПРН 3М, ПРН-ЗМ.

ПРН-3М высокоскоростной полуавтомат намоточный предназначен для намотки каркасных катушек с механической раскладкой провода.

Особенности:

- высокая операционная скорость;

- оригинальная высокоэффективная модульная конструкция;

- большой диапазон наматываемых проводов;

- электронное управление;

- простота задания программы управления;

- высокая точность регулировки шага намотки;

- быстрый разгон, динамическое торможение, технологический останов, реверс шпинделя;

- активный контроль положения раскладчика провода, скорости шпинделя, количества намотанных витков;

- двухзонное регулирование электроприводов шпинделя.

Технические характеристики ПРН-3М:

Частота вращения шпинделя - от 0 об/мин до 9000 об/мин.

Регулировка - 6 ступеней (ступенчато; плавно в пределах ступени).

Скорость намотки (крутящий момент):

- І-я ступень - 9000 об/мин (1,2 Нм);

- ІX-я ступень - 180 об/мин (36 Нм).

Диаметр наматываемых проводов - от 0,1 мм до 3 мм.

Максимальный крутящий момент на шпинделе - 36 Нм.

Максимальная ширина намотки - 500 мм.

Шаг раскладки витков - от 0,01 мм до 9,99 мм.

Точность останова шпинделя, витков - 0,1.

Потребляемая мощность - 2 кВт.

Регулирование скорости - плавное.

Максимальные размеры катушки - 300×500 мм.

Габаритные размеры (без смоточно-натяжных устройств) - 1500×1000×1100 мм.

Масса - 350 кг.

Конструкция ПРН-3М:

Основные узлы полуавтомата:

- узел шпиндельный;

- механизм раскладки;

- бабка задняя;

- станина;

- педаль;

- экран;

- микроконтроллер управления;

- привод раскладчика.

Узел шпиндельный состоит из корпуса, в котором установлен шпиндель с приводным шкивом и датчиком счета витков, а также электромагнитной муфтой, которая; осуществляет его точную остановку.

Механизм раскладки состоит из корпуса с установленным электродвигателем постоянного тока, соосно соединенным с преобразователем круговых перемещений. Посредством без зазорной зубчатой передачи электродвигатель соединен с шарико-винтовой парой, на каретке последней установлена штанга с раскладчиками.

Полуавтоматы ПРН-3М изготавливаются с оснасткой на весь диапазон наматываемых проводов для намотки одной катушки
