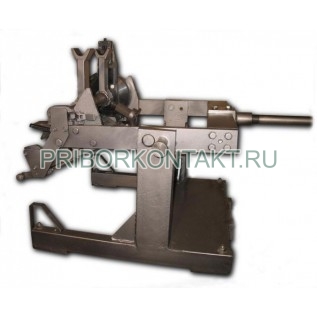

Устройство смоточно-натяжное 93.099.00.000

Также этот прибор может называться: 9309900000, 93 099 00 000, 93-099-00-000.

93.099.00.000 устройство смоточно-натяжное служит для сматывания обмоточных проводов с емкостей в виде катушек, контейнеров, с очисткой провода и создания натяжения для подачи в намоточные станки и устройства.

Технические характеристики 93.099.00.000:

Диаметр сматываемого провода:

- от 0,1 мм до 0,3 мм;

- от 0,3 мм до 1,6 мм.

Усилие торможения провода на выходе устройства - от 0,1 кгс до 10 кгс.

Пределы натяжения - от 0,5 кг до 10 кг.

Габаритные размеры устройств - не более 660×447×1040 мм.

Масса размотчика - не более 42 кг.

Применяемые катушки, с которых сматывается провод по РТМ 16.684.086-73:

- К1-100/80;

- К1-125/100;

- К1-200/160;

- К4-100/63;

- К4-125/80;

- К4-200/125;

- КК6-250/234;

- КК6-280/320;

- К1-250/160.

Устройства смоточно-натяжные 93.099.00.000 могут использоваться с станками для намотки катушек:

- НК3-2А; НК3-2АМ; НК3-2АМ1 - предназначен для намотки катушек изолированными проводами с механической раскладкой витков;

- НШ8-2А - предназначен для намотки катушек без механической раскладки витков;

- НК5-4А - предназначен для намотки катушек из проводов круглого и прямоугольного сечений без механической раскладки витков.

Предприятие-изготовитель предоставляет гарантию соответствия устройства 93.099.00.000 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
