Устройство смоточное 93.142.00.000

Также этот прибор может называться: 9314200000, 93 142 00 000, 93-142-00-000.

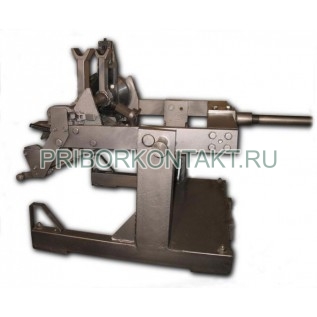

93.142.00.000 устройство смоточное служит для сматывания проводов круглого и прямоугольного сечения, поставляемого в барабанах.

Технические характеристики 93.142.00.000 с пневмоподъемником:

Количество устанавливаемых барабанов - 1 шт.

Способ загрузки барабана - пневмоподъемником.

Грузоподъемность пневмоподъемника - 350 кг.

Тормозной момент при смотке - от 0 Нм до 250 Нм.

Давление в пневмосети - от 0,4 МПа до 0,6 Мпа.

Расход сжатого воздуха - 0,018 м³ч.

Наличие торможения барабана при сматывании провода.

Габаритные размеры - 860×670×865 мм.

Масса - 128 кг.

Технические характеристики 93.142.00.000 с ручной загрузкой:

Количество устанавливаемых барабанов - 1 шт.

Способ загрузки барабана - ручной.

Тормозной момент при смотке - от 0 Нм до 250 Нм.

Наличие торможения барабана при сматывании провода.

Габаритные размеры - 1300×670×865.

Масса - 100 кг.

Предельные параметры обрабатываемого изделия

Площадь проводов круглого сечения - от 3,14 мм² до 50,2 мм².

Площадь проводов прямоугольного сечения - от 5 мм² до 60 мм².

Наружный диаметр устанавливаемого барабана:

- максимальный - 800 мм;

- минимальный - 500 мм.

Максимальная ширина устанавливаемого барабана - 350 мм.

Внутренний диаметр отверстия барабана:

- без пантографа - от 35 мм до 50 мм;

- с пантографом - 380 мм.

Устройства смоточное 93.142.00.000 могут использоваться с станками для намотки катушек:

- НК3-2А; НК3-2АМ; НК3-2АМ1 - предназначены для намотки катушек изолированными проводами с механической раскладкой витков;

- НШ8-2А - предназначен для намотки катушек без механической раскладки витков;

- НК5-4А - предназначен для намотки катушек из проводов круглого и прямоугольного сечений без механической раскладки витков.

Предприятие-изготовитель предоставляет гарантию соответствия устройства 93.142.00.000 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
