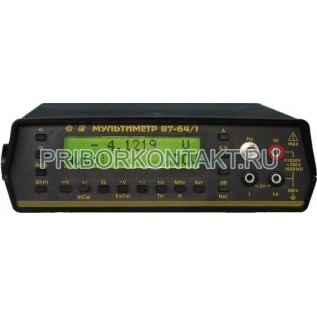

Вольтметр В7-64/1

Также этот прибор может называться: В764/1, В7 64/1, В7-64-1, В7641, В7 64 1, b7-64/1, b764/1, b7 64/1.

В7-64/1 мультиметр предназначен для измерения основных электрических величин: постоянного и переменного напряжений, силы постоянного и переменного токов, сопротивления постоянному току, частоты.

Мультиметры В7-64/1 обеспечивают измерение среднеквадратического значения (СКЗ) сигналов переменного тока несинусоидальной формы с большим коэффициентом амплитуды. Прибор рассчитан как на автономное использование, так и на работу в составе автоматизированных систем с интерфейсом (стык С2-ИС) RS-232C.

Диапазон измерения - от 0 до 1250 В.

Предел до пускаемой погрешности измерений при Т=Тк±5° С в диапазоне:

- от 0 до 500 мВ - ±(40 млн^-1 Ux + 3 ед. мл. р.);

- от 500 мВ до 1999,999 мВ - ±(40 млн^-1 Ux + 5 ед. мл. р.);

- от 2 В до 12,5 В - ±(40 млн^-1 Ux + 2 ед. мл. р.);

- от 12,5 В до 50 В - ±(50 млн^-1 Ux + 3 ед. мл. р.);

- от 50 В до 199,9999 В - ±(50 млн^-1 Ux + 5 ед. мл. р.);

- от 200 В до 1250 В - ±(50 млн^-1 Ux + 3 ед. мл. р.).

где Ux - измеряемое значение напряжения.

- от 0 до 12,5 В - более 10000 МОм;

- от 12,5 В до 1250 В - 10 МОм ±1%.

- от 0 до 12,5 В - 5 млн^-1/° С;

- от 12,5 В до 1250 В - 10 млн^-1/° С.

Диапазон измерения - от 1 мВ до 750 В.

Предел допускаемой основной погрешности при Т=Тк±5° С (Тк - температура калибровки) в диапазоне от 1 мВ до 20 мВ частотой:

- от 10 Гц до 20 Гц - ±(1,5% + 10 ед. мл. р.);

- от 20 Гц до 40 Гц - ±(0,5% + 10 ед. мл. р.);

- от 40 Гц до 100 Гц - ±(0,2% + 10 ед. мл. р.);

- от 0,1 кГц до 20 кГц - ±(0,1% + 10 ед. мл. р.);

- от 20 кГц до 1 МГц - не нормируется.

Предел допускаемой основной погрешности при Т=Тк±5° С в диапазоне от 20 мВ до 199,99 мВ частотой:

- от 10 Гц до 20 Гц - ±(1,5% + 10 ед. мл. р.);

- от 20 Гц до 40 Гц - ±(0,5% + 10 ед. мл. р.);

- от 40 Гц до 100 Гц - ±(0,2% + 10 ед. мл. р.);

- от 0,1 кГц до 20 кГц - ±(0,1% + 10 ед. мл. р.);

- от 20 кГц до 50 кГц - ±(0,2% + 10 ед. мл. р.);

- от 50 кГц до 100 кГц - ±(0,5% + 10 ед. мл. р.);

- от 100 кГц до 200 кГц - ±(3% + 20 ед. мл. р.);

- от 0,2 МГц до 1 МГц - ±(5% + 50 ед. мл. р.).

Предел допускаемой основной погрешности при Т=Тк±5° С в диапазоне от 200 мВ до 1999,99 мВ частотой:

- от 10 Гц до 20 Гц - ±(1,5% + 50 ед. мл. р.);

- от 20 Гц до 40 Гц - ±(0,5% + 50 ед. мл. р.);

- от 40 Гц до 100 Гц - ±(0,2% + 50 ед. мл. р.);

- от 0,1 кГц до 20 кГц - ±(0,1% + 50 ед. мл. р.);

- от 20 кГц до 50 кГц - ±(0,2% + 50 ед. мл. р.);

- от 50 кГц до 100 кГц - ±(0,5% + 100 ед. мл. р.);

- от 100 кГц до 200 кГц - ±(3% + 200 ед. мл. р.);

- от 0,2 МГц до 1 МГц - ±(5% + 500 ед. мл. р.).

Предел допускаемой основной погрешности при Т=Тк±5° С в диапазоне от 0,2 В до 199,999 В частотой:

- от 10 Гц до 20 Гц - ±(1,5% + 50 ед. мл. р.);

- от 20 Гц до 40 Гц - ±(0,5% + 50 ед. мл. р.);

- от 40 Гц до 100 Гц - ±(0,2% + 50 ед. мл. р.);

- от 0,1 кГц до 10 кГц - ±(0,1% + 50 ед. мл. р.);

- от 10 кГц до 20 кГц - ±(0,15% + 50 ед. мл. р.);

- от 20 кГц до 50 кГц - ±(0,3% + 50 ед. мл. р.);

- от 50 кГц до 100 кГц - ±(0,5% + 100 ед. мл. р.);

- от 100 кГц до 1 МГц - не нормируется.

Предел допускаемой основной погрешности при Т=Тк±5° С в диапазоне от 200 В до 750 В частотой:

- от 10 Гц до 20 Гц - ±1,5%;

- от 20 Гц до 40 Гц - ±0,5%;

- от 40 Гц до 10 кГц - ±0,2%;

- от 10 кГц до 20 кГц - ±0,3%;

- от 20 кГц до 1 МГц - не нормируется.

Диапазон измерения - от 0 до 1999 МОм.

Предел допускаемой основной погрешности в диапазоне:

- от 0 до 150 кОм - (100 млн^-1 Rх + 3 ед. мл. р.);

- от 150 кОм до 1999,99 кОм - (200 млн^-1 Rх + 3 ед. мл. р.);

- от 2 МОм до 1999 МОм - 100 млн^-1 Rх,

где Rх - измеряемое значение сопротивления.

Измерительный ток - (10 000 000Rx+50 000) мкА.

- от 0 до 19,9999 кОм - 7 млн^-1/° С;

- от 20 кОм до 150 кОм - 7 млн^-1/° С;

- от 150 кОм до 1999,99 кОм - 15 млн^-1/° С;

- от 2 МОм до 1999 МОм - 15R млн^-1/° С.

Диапазон измерения - от 0 до 2000 мА.

Сопротивление шунта:

- номинальное значение - 1 Ом;

- входное сопротивление - не более 1,3 Ом.

Допускаемая основная погрешность при Т=Тк±5° С в диапазоне:

- от 0 до 1000 мА - ±(0,02% Iх ±2 ед. мл. р.);

- от 1000 мА до 2000 мА - 0,03% Iх.

Температурный коэффициент в диапазоне:

- от 0 до 1000 мА - не более 50 млн^-1/° С;

- от 1000 мА до 2000 мА - не более 25 млн^-1/° С.

Предел допускаемой основной погрешности при Т=Тк±5° С в диапазоне от 0 до 2000 мА частотой:

- от 10 Гц до 20 Гц- ±(1,5% Iх + 5 ед. мл. р.);

- от 20 Гц до 40 Гц - ±(0,5% Iх + 5 ед. мл. р.);

- от 40 Гц до 5 кГц - ±(0,2% Iх + 5 ед. мл. р.).

Температурный коэффициент в диапазоне от 0 до 2000 мА - 150 млн^-1/° С.

Диапазон измерения - от 0 до 1200 МГц.

Режим "Hz"

Предел допускаемой основной погрешности при T=Tк ±5° С в диапазоне от 0 до 50 000 кГц - ±(10%Fх + 2 ед. мл. р.).

Режим "MHz"

Предел допускаемой основной погрешности при T=Tк ±5° С в диапазоне от 20 000 кГц до 1 200 000 кГц - ±(10% Fх + 2 ед. мл. р.).

Входное сопротивление - не менее 40 кОм.

Емкость - не более 15 пФ.

Температурный коэффициент - не более 1 млн^-1/° С.

Наработка на отказ - не менее 15 000 ч.

Габаритные размеры прибора - не более 250?85?210 мм.

Масса прибора - не более 2 кг.

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при температуре до +25° С - до 90%.

Атмосферное давление - от 630 мм. рт. ст. до 800 мм. рт. ст.

Напряжение питающей сети - (220±22) В

Частота - (50±1) Гц.

Мощность, потребляемая мультиметра В7-64/1 от сети питания, не превышает 15 В·А.
