Описание товара

В4-24

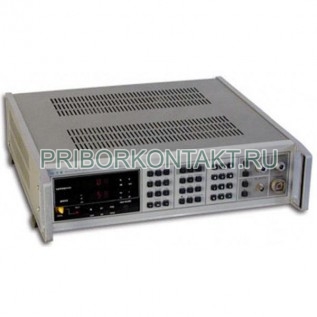

Вольтметр импульсного напряжения В4-24

Также этот прибор может называться: В4 24, В424, Вч-24, Вч 24, Вч24, b4-24, b4 24, b424, v4-24, v4 24, v424.

В4-24 вольтметр импульсного напряжения предназначен для измерения стробоскопическим методом амплитудно-временных параметров сигналов импульсного, импульсно-модулированного и переменного тока с выдачей информации в цифровой и аналоговой форме.

Область применения В4-24:

- измерение параметров сигналов при проведении исследований;

- автоматизация измерений параметров сигналов при регулировочных, контрольных и испытательных работах;

- регистрация, индикация и обработка сигналов в составе автоматизированных информационно-измерительных систем на основе канала общего пользования (КОП);

- измерения однократных сигналов при исследованиях в области ядерной физики, радиолокации, сейсмологии, акустики.

Технические характеристики В4-24:

Диапазон напряжений - от 1 мВ до 1000 В.

Диапазон частот - от 0 до 700 МГц.

Время нарастания ПХ - от 0,5 нс до 20 нс.

Диапазон измерений напряжения Полоса пропускная Время нарастания ПХ Пределы допускаемой основной относительной погрешности измерения напряжения Тип выносного входного устройства
от 0,001 В до 1 В от 0 до 100 МГц 3,5 нс 0,5±(0,2×А)% Выносное входное не подключено. Вход 50 Ом.
от 0,001 В до 1 В от 0 до 700 МГц 0,5 нс 2±(0,2×А)% Выносной стробоскопический пробник (190 кОм, 3 пФ).
от 0,1 В до 0 от 0 до 600 МГц 1 нс 2±(0,3×А)%

Пробник с делителем 1:10

(500 кОм, 3 пФ).
от 1 В до 100 В от 0 до 600 МГц 1 нс 2±(0,3×А)% Пробник с делителем 1:100
от 0,001 В до 1 В от 0 до 20 МГц 20 нс 2±(0,3×А)%

Выносной программируемый усилитель с электронно переключаемыми пределами

(1 МОм, 20 пФ)
от 0,001 В до 1 В от 0 до 20 МГц 20 нс 0,5±0,2%

Выносной программируемый усилитель с электронно

переключаемыми пределами

(1 МОм, 20 пФ)
от 0,1 В до 10 В от 0 до 20 МГц 20 нс 0,5±(0,2×А)%

Выносной программируюмый усилитель с электронно

переключаемьпми пределами

(1 МОм, 20 пФ)
от 1 В до 100 В от 0 до 20 МГц 20 нс 0,5±(0,2×А)% Тоже
от 10 В до 1000 В от 0 до 20 МГц 20 нс 2±(0,2×А)% То же с делителем 1:10
(от 0,001 В до 1 В)×N от 0 до 100 МГц 3,5 нс 1±(0,2×А)%

Аттенюатор 20 дБ

N=10,03

Примечание A=Un / Ux – 1, где Un - верхний предел измерений, Ux – измеренное значение напряжения.

Основная погрешность измерения В4-24 - от 0,3% до 2%.

Максимальная частота синхронизации - 100 МГц.

Усреднение за количество измерений - 16; 128; 1024.

Напряжение питания от сети переменного тока:

- частотой 50±2,5 Гц - 220±22 В.

- частотой 400±20 Гц - 220±11 В.

Наработка на отказ не менее - 9000 ч.

Потребляемая мощность вольтметров В4-24 от сети переменного тока - не более 75 В·А.

Габаритные размеры - не более 488×133×475 мм.

Масса - не более 11 кг.

Вольтметр В4-24 обеспечивает точное измерение:

- напряжений в заданный момент времени («мгновенных значений»);

- амплитудных, средневыпрямленных и среднеквадратических напряжений периодических сигналов произвольной формы;

- амплитуды однократных импульсов;

- временных характеристик периодических сигналов, включая длительность, частоту, время нарастания и спада, неравномерность вершины импульсов.

Принцип действия основан на стробоскопическом методе преобразования, заключающемся в запоминании устройством памяти стробоскопического смесителя мгновенного значения сигнала в момент действия короткого стробимпульса.

Условия эксплуатации В4-24:

Температура окружающего воздуха - от -10° С до +50° С.

Влажность воздуха при температуре 35° С - 98%

Атмосферное давление - от 60 кПа до 106,7 кПа (от 450 мм. рт. ст. до 800 мм. рт. ст.)

Вольтметры В4-24 выполнены в виде переносных приборов. Элементы корпуса крепятся между собой винтами. Передняя несущая панель крепится к боковым кронштейнам. Лицевая, декоративная панель накладывается на переднюю несущую панель и крепится с помощь верхней и нижней планок. Встроенный процессор управляет режимами работы, осуществляет самодиагностику прибора.
