Вольтметр В7-63/2

В7-63/2

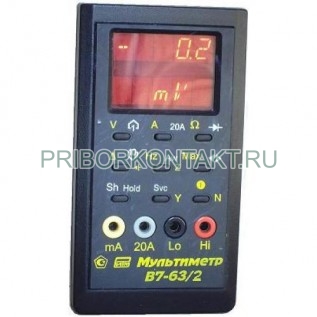

Мультиметр В7-63/2

Также этот прибор может называться: В7 63/2, В763/2, В7-63-2, В7632, v7-63/2, v7 63/2, v763/2, b7-63/2, b7 63/2, b763/2.

В7-63/2 мультиметр предназначен для измерения напряжения и силы постоянного тока, среднеквадратического значения напряжения и силы сигналов переменного тока несинусоидальной формы, среднеквадратического значения суммы постоянной и переменной составляющей, сопротивления, частоты, «прозвонки» электрической цепи.

Мультиметры В7-63/2 имеют частотный селектор для измерения уровня тональных сигналов.

Технические характеристики В7-63/2:

Диапазоны измерений:

- напряжения постоянного тока - от 0,0001 В до 600 В;

- СКЗ переменного напряжения и суммы постоянного и переменного напряжения с частотой от 5 Гц до 100 кГц - от 0,001 В до 450 В;

- силы постоянного тока (режим DCI) - от 0,1 мА до 20 А;

- СКЗ силы переменного тока и суммы силы постоянного и переменного тока с частотой от 5 Гц до 10 кГц - от 1 мА до 20 А;

- сопротивления - от 0,1 Ом до 12 МОм;

- частоты сигналов переменного тока - от 5 Гц до 100 кГц;

- силы постоянного, СКЗ переменного тока и суммы постоянного и переменного токов в рельсовой цепи или проводе без разрыва цепи - от 0,01 А до 420 А.

В7-63/2 обеспечивает измерение:

- напряжения и силы амплитудно-манипулированных кодовых сигналов типа З, Ж, КЖ постоянного тока и переменного тока частотой - 25 Гц; 50 Гц; 75 Гц;

- напряжения и силы переменного тока непрерывных и АМ, ФМ, ЧМ сигналов рельсовых цепей в селективном режиме частой - от 25 Гц до 5555 Гц.

Коэффициент преобразования - 1 мВ/А; 10 мВ/А.

Диодный тест («прозвонка») электрической цепи с измерением падения напряжения - от 1 мВ до 4 В.

Частота в селективном режиме измерения:

- без учета пауз - 25 Гц; 50 Гц; 75 Гц;

- с учетом пауз - на остальных частотах.

Обработка измеренных данных мультиметров В7-63/2:

- вычисление абсолютного отклонения относительно опорного уровня (компенсация начального значения);

- усреднение по алгоритму цифрового фильтра низких частот (два средний и медленный фильтр);

- выделение максимального значения (амплитуды манипулированных сигналов);

- регистрация максимальных, средних и минимальных показаний;

- вычисление и индикация текущего уровня заряда аккумулятора (определяется в зависимости от напряжения и температуры).

Измерение напряжения постоянного тока (DCV) мультиметра В7-63/2

Диапазон измерения в значениях отображаемой шкалы - от 0 до 600 В.

Предел допускаемой основной погрешности воспроизведения - не более ±(0,3%+2 ед. мл. р.).

Входное сопротивление - 1 МОм.

Измерение напряжения переменного тока (АCV)

Диапазон измерения в значениях отображаемой шкалы - от 1 мВ до 450 В.

Частотный диапазон - от 5 Гц до 100 кГц.

Предел допускаемой основной погрешности воспроизведения - не более ±(4%+5 ед. мл. р.).

Входное сопротивление - 1 МОм.

Измерение напряжения переменного тока (DCV) вместе с измерением напряжения переменного тока (АCV)

Диапазон измерения в значениях отображаемой шкалы - от 10 мВ до 40 В.

Частотный диапазон - от 5 Гц до 100 кГц.

Предел допускаемой основной погрешности воспроизведения - не более ±(4%+5 ед. мл. р.).

Входное сопротивление - 1 МОм.

Измерение силы постоянного тока (DCІ) прибора В7-63/2 мультиметр

Диапазон измерения в значениях отображаемой шкалы - ±400 мВ; ±22 А.

Предел допускаемой основной погрешности воспроизведения - не более ±(0,5%+2 ед. мл. р.).

Сопротивление шунта - 0,005 Ом; 0,1 Ом.

Измерение силы переменного тока (АCІ)

Диапазон измерения в значениях отображаемой шкалы - от 1 мА до 22 А.

Частотный диапазон - от 0,005 кГц до 10 кГц.

Предел допускаемой основной погрешности воспроизведения - не более ±(1+0,25·f)+32).

Сопротивление шунта - 0,005 Ом; 0,1 Ом.

Измерение силы постоянного тока (DCІ) вместе с измерением силы переменного тока (АCІ)

Диапазон измерения в значениях отображаемой шкалы - от 10 мА до 22 А.

Предел допускаемой основной погрешности воспроизведения - не более ±(1+0,25·f)+32).

Сопротивление шунта - 0,005 Ом; 0,1 Ом.

Измерение сопротивления (R)

Диапазон измерения в значениях отображаемой шкалы - от 0 до 12 МОм.

Предел допускаемой основной погрешности воспроизведения - ±(0,5%+2 ед. мл. р.).

Ток измерение - не более 1 мА.

Измерение падения напряжения на диоде

Диапазон измерения в значениях отображаемой шкалы - от 0 до 4 В.

Предел допускаемой основной погрешности воспроизведения - ±(0,5%+2 ед. мл. р.).

Значение тока - не более 1 мА.

С внешним датчиком тока (измерительной рельсовой катушкой) мультиметр обеспечивает решение измерительных задач, выполняемых преобразователем А9-1.

Предел допускаемой погрешности воспроизведения для В7-63/2 приведено в таблице:

Выбор режимов и сервисных функций - с помощью контекстного меню.

Высокоэффективный светодиодный индикатор с регулируемой яркостью - от 10% до 100 %.

Выбор схем сохранения энергии для В7-63/2:

- автоматического уменьшения яркости;

- отключения при отсутствии управляющих воздействий.

Редактирование списка частот селектора - включить или исключить из меню.

Установка и запоминание при отключении последнего режима работы и всех настроек пользователя ручной и автоматический выбор пределов измерения.

Интерфейс В7-63/2 - компьютер для управления; считывания данных; калибровки; поверки.

Литиевый аккумулятор и встроенное автоматическое зарядное устройство.

Питание от сети и заряд аккумулятора - с помощью сетевого адаптера питания, который также выполняет функцию интерфейса RS232C для подключения к компьютеру.

Время непрерывной работы в режиме индикации с яркостью до 40% при использовании аккумулятора емкостью 700 мА - не менее 8 ч.

Наработка на отказ для В7-63/2 - не менее 15 000 ч.

Габаритные размеры - 152×83×33 мм.

Масса - не более 0,4 кг.

Условия эксплуатации В7-63/2:

Температура окружающего воздуха - от -30° С до +50° С.

Относительная влажность при +30° С - до 90%.

Атмосферное давление - от 400 мм рт. ст. до 800 мм рт. ст.
