Вольтметр В7-65

В7-65

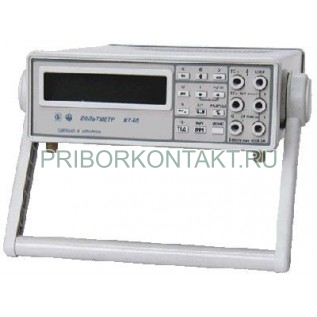

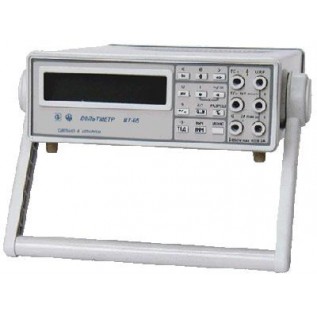

Вольтметр универсальный В7-65

Также этот прибор может называться: В7 65, В765, b7-65, b7 65, b765.

В7-65 вольтметр универсальный используется для измерения постоянного напряжения, среднеквадратичного значения переменного напряжения, силы постоянного тока, силы среднеквадратичного переменного тока, электрического сопротивления постоянному току, частоты и периода.

Сфера применения вольтметра В7-65: контроль, измерение электрических параметров при проверке, настройке и эксплуатации измерительной аппаратуры.

Технические характеристики В7-65:

Класс точности - 0,02.

Постоянное напряжение

Диапазон измерения - от 10 мкВ до 1000 В.

Пределы измерения - 200 мВ, 2 В, 20 В, 200 В, 1000 В.

Пределы допускаемой основной погрешности - ±0,04% (10 е.м.р).

Переменное напряжение

Диапазон измерения - от 0,2 мВ до 700 В.

Диапазон частот - от 20 Гц до 100 кГц.

Пределы измерения вольтметра В7-65 - 200 мВ, 2 В, 20 В, 200 В, 700 В.

Пределы основной погрешности - от ±0,3% до ±4% (от 200 е.м.р. до 800 е.м.р.).

Постоянный ток

Диапазон измерения - от 0,15 мА до 2 А.

Предел измерения - 2 А.

Пределы допускаемой основной погрешности - ±0,12% (15 е.м.р.).

Сила переменного тока

Диапазон измерения - от 3 мА до 2 А.

Диапазон частот - от 20 Гц до 5 кГц.

Предел допускаемой основной погрешности - ±0,6% (300 е.м.р.).

Сопротивление

Диапазон измерений - от 0,25 Ом до 2 ГОм.

Пределы измерений - 200 Ом; 2 кОм, 20 кОм, 200 кОм; 2 МОм, 20 МОм, 2 ГОм.

Предел допускаемой основной погрешности - ±0,4% (30 е.м.р.).

Частота

Диапазон измерений прибора вольтметр - от 30 Гц до 1 МГц.

Погрешность измерений - ±0,03% (3 е.м.р.).

Период:

Диапазон измерений - от 4 мкс до 50 мс.

Погрешность измерений В7-65 - ±0,04% (4 е.м.р.).

Габаритные размеры - не более 300×220×88 мм.

Масса - не более 3 кг.

Принцип действия приборов вольтметры В7-65, базуется на трансформации измеряемой величины в нормированное постоянное напряжение с последующим преобразованием, методом широтно-импульсной модуляции. При измерении временных параметров переменного напряжения (период, частота), входной сигнал трансформируется в последовательность прямоугольных импульсов, с последующим подсчетом их числа за единицу времени или числа импульсов эталонной частоты за период их следования.

Вольтметры В7-65 обеспечивают:

- логическую и математическую обработку результатов измерений по заложенным программам;

- хранение до 200 результатов измерений во внутреннем ОЗУ;

- математическую обработку результатов измерений (10 программ);

- содержит цифровой фильтр.

Условия эксплуатации В7-65:

Температура окружающей среды - от 5º С до 40º С.

Относительная влажность воздуха при температуре 25º С - 80%.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт.ст. до 800 мм рт.ст.).

Напряжение сети переменного тока - 220±22 В.

Частота сети переменного тока - 50±1 Гц.

Потребляемая мощность вольтметра В7-65 - не более 12 В·А.

Средняя наработка на отказ - не менее 15 000 ч.
