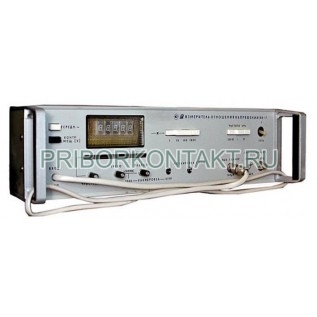

Вольтметр В8-7

Вольтметр В8-7 универсальный предназначен для измерения отношения напряжений переменного тока, последовательно поступающих на его вход при работе с измерительными линиями, поляризационными измерителями полных сопротивлений и при работах по измерению диаграмм направленности антенн.

Прибор может быть использован также для усиления малых напряжений переменного тока и для линейного синхронного фазочувствительного преобразования этих напряжений в напряжение постоянного тока с возможностью цифровой индикации выходных сигналов в относительных единицах.

Наличие аналоговых выходов по постоянному и переменному току позволяет использовать прибор В8-7 в автоматических системах контроля и регулирования о возможностью записи результата измерения самописцем.

Технические характеристики приборов вольтметры В8-7 универсальные:

Температура окружающей среды - от 278К до 313К (от 5?С до 10°С);

Относительная влажность до 95% при температуре 303К (30°С);

Атмосферное давление 100кПа±4кПа (750мм.рт.ст.);

Напряжение питающей сети 220В±22В частоты 50Гц±0,5Гц. Напряженность внешних магнитных полей частотой 50Гц при внешней и внутренней синхронизации:

- в режимах широкой полосы и напряжении сигналов от 1мкВ до 100мкВ не более 5А/м;

- в режимах узкой полосы и напряжении сигналов от 0,2мкВ до 20мкВ не более 10А/м;

- для всех остальных случаев не более 50А/м;

Прибор В8-7 обеспечивает измерение отношения напряжений переменного тока (измерение отношений), последовательно поступающих на его вход;

Диапазон измеряемых отношений в зависимости от режима работы прибора, частоты и величин напряжения входных сигналов соответствует табл. 1; измерение отношений в диапазоне 0,10-1-3,16 обеспечивается по четырехразрядному цифровому индикатору. Дальнейшее расширение диапазона измеряемых отношений до значений, указанных в табл. 1, обеспечивается декадным делителем;

Таблица 1 Диапазон измеряемых вольтметром В8-7 отношений

Основная погрешность измерения отношений по цифровому индикатору относительно точки 1,000 не превышает

±[0,3+0,5(N_x-1)]%,

при минимальном напряжении одного из сравниваемых сигналов не менее 1мкВ и

±[0,3+0,6(N_x-1)]%,

при минимальном напряжении одного из сравниваемых сигналов менее 1мкВ,

где N_x - измеряемое отношение, выраженное числом более единицы;

Основная погрешность декадного делителя не превышает ±1% в диапазоне частот 0,13кГц-10кГц и ±1,5% в диапазоне частот выше 10кГц;

Изменение показаний прибора В8-7 при изменении температуры окружающей среды на каждые 10°С в пределах рабочего диапазона температур не превышает

±[0,3+0,3(N_x-1)]%,

для измерения по цифровому индикатору и ±0,5% для декадного делителя;

Погрешность прибора В8-7 в условиях повышенной влажности не превышает

±[0,3+1(N_x-1)]%,

для измерений по цифровому индикатору и полуторакратного значения основной погрешности для декадного делителя;

Неравномерность частотной характеристики прибора в режиме не широкой полосы не превышает ±20% относительно частоты 1кГц;

Полоса пропускания усилительного тракта прибора в режиме узкой полосы не более 500Гц и 5000Гц на резонансных частотах 1кГц±10% и 10кГц±10% соответственно;

Вольтметр В8-7 имеет грубую и плавную регулировку усиления. Грубая регулировка обеспечивает изменение усиления не менее, чем в 10 раз, а плавная регулировка - не менее, чем на 5%;

Прибор имеет систему индикации перегрузки по входу. Порог срабатывания системы индикации находится в пределах от 10,5мВ до 14мВ;

Прибор В8-7 обеспечивает измерение отношения напряжений со смещением (подпиткой) источника сигнала постоянным тоном положительной полярности;

Максимальное напряжение смещения составляет не менее 1В при сопротивлении источника сигнала 100 Ом. Регулировка смещения - плавная; погрешность установки напряжения смещения по цифровому индикатору не более ±50мВ;

Внешняя синхронизация прибора В8-7 обеспечивается синусоидальным напряжением от 1В до 10В (среднеквадратическое значение); Синхронизирующий сигнал должен иметь ту же частоту, что и входной сигнал и находиться с ним в фазе или в противофазе;

Прибор имеет выход усилителя переменного тока. Значение напряжения выходного сигнала усилителя при синусоидальной форме входного сигнала, показаниях индикатора 1,000 и сопротивлении нагрузки не менее 10 кОм составляет не менее 100мВ;

Вольтметр В8-7 имеет выход синхронного детектора по постоянному току. Напряжение выходного сигнала детектора при показаниях индикатора 1,000 и сопротивлении нагрузки не менее 10 кОм составляет 100мВ±2,5%;

Прибор сохраняет свои технические характеристики после стократной перегрузки по входу;

Полное входное сопротивление В8-7 для измеряемых сигналов равно 600 Ом±10%. Полное входное сопротивление для сигналов внешней синхронизации не менее 10 кОм;

Прибор обеспечивает свои технические характеристики после времени самопрогрева, равного 15мин. В условиях повышенной влажности время самопрогрева составляет 1 час;

Питание В8-7 осуществляется от сети переменного тока напряжением 220В±22В частотой 50Гц±0,5Гц;

Номинальная мощность, потребляемая прибором от сети, не превышает 40В?А;

В8-7 обеспечивает свои технические характеристики в течение 8 часов непрерывной работы;

Наработка на отказ не менее 1500 часов;

Технический ресурс прибора 10000 часов, срок службы 10 лет, срок хранения 5 лет;

Габаритные размеры - 502х367х137мм;

Масса В8-7 - не более 15кг.
