Описание товара

В7-41

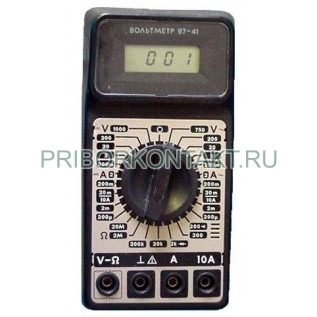

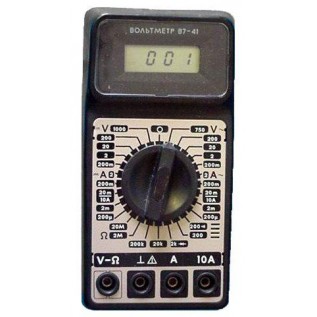

Вольтметр В7-41 универсальный цифровой (В741, В-7-41, В 7 41, b7-41, В-741, В 741, b741, b-7-41, b 7 41, b-741, b 741)
Вольтметр В7-41 универсальный цифровой предназначен для измерения основных электрических величин: напряжения и силы постоянного и переменного тока, а также сопротивления постоянному току.
Технические характеристики приборов вольтметры В7-41 универсальные цифровые:
Рабочие условия эксплуатации:
- питание:
- от сети 220В±22В частотой 50Гц±0,5Гц;
- от батареи напряжением 9В типа "Крона ВЦ” или "Корунд";
- относительная влажность до 80% при температуре до 298К (+25°С);
- окружающая температура - от 273К до 313К (от 0ºС до +40°С);
Прибор вольтметр В7-41 универсальный цифровой обеспечивает измерение напряжения, сопротивления и силы тока в нормальных условиях в соответствии с данными, приведенными в таблице 1;
Прибор измеряет средневыпрямленное значение переменного напряжения, а проградуирован в среднеквадратических значениях.
Примечания:
- Общее гнездо прибора допускает относительно ЗЕМЛИ напряжение постоянного или переменного тока не более 500В;
- Постоянная составляющая напряжения при измерении напряжения переменного тока допускается не более 400В;
Таблица 1 Параметры измерения прибором вольтметр В7-41 универсальный цифровойнапряжения, сопротивления и силы тока в нормальных условиях
Измеряемая величина
Диапазон измеряемых величин, В, кОм, мА
Пределы измерений
Пределы допускаемой основной погрешности, %
Приме-
чание
Напряжение постоянного тока
10-4-103
200мВ, 2В, 20В, 200В, 1000В
±[0,2+0,1(Uп/Uх-1)]
Напряжение переменного тока частотой 20Гц-40Гц
10-4-750
200мВ, 2В, 20В, 00В, 750В
±[2,0+0,25(Uп/Uх-1)]
Кг ≤2%
Напряжение переменного тока частотой 40Гц-5кГц
10-4-750
200мВ, 2В, 20В, 200В, 750В
±[0,8+0,2(Uп/Uх-1)]
Кг ≤0,8%
Напряжение переменного тока частотой 5кГц-20кГц
10-4-750
200мВ, 2В, 20В, 200В
±[1,5+0,25(Uп/Uх-1)]
Кг ≤1,5%
750В
±[4,0+0,25(Uп/Uх-1)]
Кг ≤4,0%
Напряжение переменного тока частотой 20кГц-100кГц
10-4-200
200мВ, 2В, 20В, 200В
±[4,0+0,5(Uп/Uх-1)]
Кг ≤4,0%
Сопротивление постоянному току
10-4-2∙104
200 Ом
±[0,4+0,15(Rп/Rх-1)]
2 кОм, 20 кОм,200 кОм, 2 МОм
±[0,2+0,1(Rп/Rх-1)]
20 МОм
±[1,0+0,2(Rп/Rх-1)]
Сила постоянного тока
10-4-104
200мкА, 2мА, 20мА, 200мА, 2А
±[0,4+0,1(Iп/Iх-1)]
10А
±[1,0+0,1(Iп/Iх-1)]
Сила переменного тока частотой 20Гц-40Гц
10-4-104
200мкА, 2мА, 20мА, 200мА, 2А
±[2,0+0,25(Iп/Iх-1)]
Кг ≤2%
10А
±[2,5+0,25(Iп/Iх-1)]
Кг ≤2,5%
Сила переменного тока частотой 40Гц-1кГц
10-4-104
200мкА, 2мА, 20мА, 200мА, 2А
±[1,0+0,2(Iп/Iх-1)]
Кг ≤1,0%
10А
±[1,5+0,2(Iп/Iх-1)]
Кг ≤1,5%
Сила переменного тока частотой 1кГц-5кГц
104-2∙103
200мкА, 2мА, 20мА, 200мА, 2А
±[1,0+0,2(Iп/Iх-1)]
Кг ≤1,0%
Сила переменного тока частотой 5кГц-10кГц
10-4-2∙102
200мкА, 2мА, 20мА, 200мА
±[2,0+0,25(Iп/Iх-1)]
Кг ≤2%
где Кг - коэффициент гармоник; Ux, Rx, Iх - показание прибора или номинальное значение меры (при поверке) напряжения, сопротивления, силы тока; Un, Rn, In - пределы измерения напряжения, сопротивления, силы тока (Unдля предела 1000В постоянного тока и 750В переменного тока равно 2000В, In для предела 10А равно 20А);
Предел допускаемой дополнительной погрешности измерения прибором вольтметр В7-41 универсальный цифровой (изменение показаний) при изменении температуры окружающего воздуха от нормальных до предельных значений в рабочем диапазоне температур не превышает половины предела допускаемой основной погрешности на каждые 10К;
Входное активное сопротивление прибора:
- 10 МОм±0,1 МОм - при измерении напряжения постоянного тока;
- 1 МОм±0,1 МОм - при измерении напряжения переменного тока;
Входная емкость прибора вольтметр В7-41 универсальный цифровой при измерении напряжения переменного тока не превышает 100пФ;
Сила входного тока прибора при измерении напряжения постоянного тока не превышает 0,1мА;
Максимальное значение падения напряжения на измеряемом прибором вольтметр В7-41универсальный цифровой сопротивлении не превышает 5,5В;
Прибор выдерживает в течение 1 минуты перегрузку напряжением и силой постоянного и переменного тока в соответствии с таблицей 2;
Прибор обеспечивает ослабление внешних помех частотой 50Гц±0,5Гц при измерении напряжения постоянного тока:
- нормального вида не менее 40дБ при уровне помехи, не превышающем предела измерения Un и не более 100В;
- общего вида не менее 60дБ при несимметрии входа 1 кОм, при напряжении помехи не более 250В;
Прибор вольтметр В7-41 универсальный цифровой обеспечивает непрерывную звуковую индикацию при измерении сопротивления менее 200 Ом;
Прибор обеспечивает визуальную индикацию разряда батареи, полярности измеряемого напряжения и силы тока, а также выхода за предел измерения за исключением старших пределов измерения напряжения и силы постоянного и переменного тока;
Таблица 2 Перегрузки, которые выдерживает прибор вольтметр В7-41 универсальный цифровой в течение 1 минуты напряжением и силой постоянного и переменного тока
Род работы
Предел измерения
Перегрузка
Постоянное напряжение
Переменное среднеквадра-тическое напряжение
Величина
Индикация
Величина
Индикация
Измерение напряжения постоянного тока
200кВ
350В
Визуальная, звуковая
350В
Визуальная,
звуковая
2В, 20В,200В
1200В
Визуальная, звуковая
840В
Визуальная,
звуковая
1000В
1200В
-
840В
-
Измерение напряжения переменного тока
200мВ, 2В
400В
-
100В
Визуальная,
звуковая
20В, 200В
400В
-
900В
Визуальная,
звуковая
750В
400В
-
900В
-
Измерение сопротив-
ления постоянному току
200 Ом 2 кОм, 20 кОм, 200 кОм, 2 МОм, 20 МОм
100В
Звуковая
100В
Звуковая
Измерение силы постоянного тока
200мкА, 2мА, 20мА, 200мА
-
-
-
-
2А
-
-
-
-
10А
-
-
-
-
Род работы
Предел измерения
Перегрузка
Постоянный ток
Переменный ток
Величина
Индикация
