Вольтметр В7-61

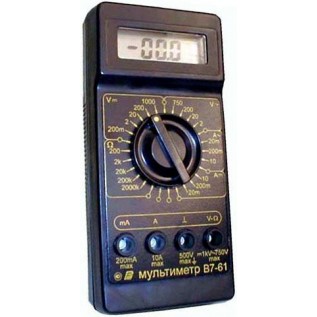

Мультиметр В7-61

В7-61 - портативный мультиметр для измерения напряжения и силы постоянного и переменного токов, сопротивления постоянному току, а также для тестирования p-n переходов. В документации и запросах встречаются обозначения: В761, В7 61, b7-61, b761, b7 61. Прибор ориентирован на настройку и ремонт электрорадиотехнических устройств в лабораторных и полевых условиях.

Назначение и применение

Мультиметр В7-61 используется как универсальный измерительный прибор для сервисных работ, наладки и диагностики. Он обеспечивает базовый набор измерений и сервисных проверок, включая прозвон p-n переходов, а также имеет индикацию перегрузки и разряда батареи. Конструкция предусматривает защиту по всем входам от воздействия перегрузок, что важно при полевых измерениях и работе на ремонтных постах.

Измерение постоянного напряжения

Диапазон измерения постоянного напряжения - от 10^-4 В до 10³ В. Нормированная основная погрешность зависит от выбранного предела измерений и составляет от ±0,2% до ±0,04%.

• Пределы измерений: 200 мВ; 2 В; 20 В; 200 В; 1000 В.

Измерение переменного напряжения

Переменное напряжение измеряется в диапазоне частот 20 Гц-100 кГц при уровнях от 10^-3 В до 750 В. Погрешность измерения в диапазоне 1 мВ-750 В составляет от ±1% до ±6% (в зависимости от частоты и предела).

Пределы измерений переменного напряжения по диапазонам частот:

• 20-40 Гц: 2 В; 20 В; 200 В; 750 В (10^-3 В-750 В).
• 40 Гц-1 кГц: 2 В; 20 В; 200 В; 750 В (10^-3 В-750 В).
• 1-20 кГц: 2 В; 20 В; 200 В (10^-3 В-200 В).
• 1-20 кГц: 2 В; 20 В (10^-3 В-200 В).

Входная емкость при измерении переменного напряжения - не более 50 пФ.

Измерение сопротивления постоянному току

Диапазон сопротивления - от 10^-3 кОм до 2·10³ кОм. Пределы измерений: 200 Ом; 2 кОм; 20 кОм; 200 кОм; 2 МОм. Основная погрешность в диапазоне 0,1 Ом-2000 кОм - не более ±0,5%.

Максимальное значение падения напряжения на измеряемом сопротивлении - не более 3 В.

Измерение постоянного тока

Диапазон измерения силы постоянного тока - от 10^-2 мА до 2·10⁴ мА. Пределы измерений: 20 мА; 200 мА; 10 А. Основная погрешность в диапазоне 10 мкА-10 А - от ±0,5% до 1%.

Падение напряжения на входных гнездах при измерении постоянного тока:

• на пределах 20 мА и 10 А - не более 0,35 В;
• на пределе 200 мА - не более 3 В.

Измерение переменного тока

Переменный ток измеряется в диапазоне частот 20 Гц-10 кГц при уровнях от 2·10^-2 мА до 2·10⁴ мА. Основная погрешность в диапазоне 10 мкА-10 А составляет от ±1,5% до ±4%.

Пределы измерений переменного тока по диапазонам частот:

• 20-40 Гц: 20 мА; 200 мА; 10 А (10^-2 мА-10⁴ мА).
• 40 Гц-1 кГц: 20 мА; 200 мА; 10 А (10^-2 мА-10⁴ мА).
• 1-10 кГц: 20 мА; 200 мА (10^-2 мА-200 мА).

Падение напряжения на входных гнездах при измерении переменного тока нормируется так же, как и для постоянного тока: до 0,35 В на пределах 20 мА и 10 А, до 3 В на пределе 200 мА.

Скорость измерений и автономная работа

• Время измерения: до 2 с при измерении постоянного напряжения и постоянного тока; до 5 с при измерении переменного напряжения, переменного тока и сопротивления.
• Источник питания: литиевая батарея напряжением 7-10 В (тип "Лист" или "Крона-ВЦ").
• Потребляемый ток: не более 2 мА.
• Время автономной работы: не менее 48 ч.

Надежность и условия эксплуатации

• Наработка на отказ: не менее 55 000 ч.
• Рабочая температура: от -10°C до +55°C.
• Относительная влажность при температуре до 35°C: до 100%.
• Устойчивость к пониженному атмосферному давлению: до 170 мм рт. ст.
• Сохранение работоспособности после падения в футляре с высоты 1 м и после погружения в воду на глубину 1 м.

Конструкция и индикация

Мультиметр В7-61 оснащен индикацией перегрузки и разряда батареи. Защита по всем входам снижает риск выхода прибора из строя при ошибках подключения и при работе в условиях неустойчивых режимов.
