Вольтметр В9-26

Также это изделие может называться: В9 26, В926, v9-26, v9 26, v926, b9-26, b9 26, b926.

В9-26 преобразователь напряжения измерительный предназначен для точного линейного преобразования среднеквадратического значения гармонического напряжения в постоянное напряжение.

Преобразователи В9-26 используются для точного измерения переменного напряжения путем сравнения амплитудного значения сигнала с постоянным напряжением и применяется вместе с цифровым вольтметром постоянного напряжения при поверке высокочастотных вольтметров видов В3, В4, В7, генераторов - Г3, Г4 и аттенюаторов Д2.

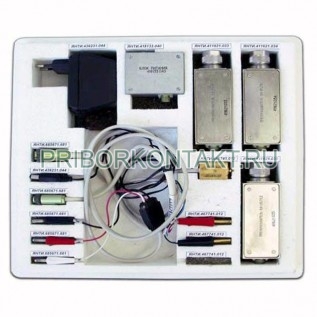

В комплект входят: блок преобразования, АС-DC адаптер, промежуточный модуль питания.

Диапазон среднеквадратических напряжений преобразуемых гармонических сигналов - от 0,1 В до 10 В.

Коэффициент преобразования - 1.

Диапазон частот входных сигналов - от 10 кГц до 1000 МГц.

Пределы допускаемой основной погрешности коэффициента преобразования в диапазоне частот до 10 МГц - ±0,2%+2 мВ.

Предел допускаемой частотной погрешности преобразования в диапазоне частот более 10 МГц - ±(0,08?(f/10-1))%.

Активное входное сопротивление 100 кОм - 1 МОм.

Выходное сопротивление для преобразователя В9-26 - не более 1 Ом.

Диапазон рабочих температур - от +15° С до +25° С.

Питание от сети переменного тока:

- с напряжением - 220 В;

- с частотой - 50 Гц.

Потребляемая мощность В9-26 - не более 9 В?А.

Габаритные размеры:

- блока преобразования - 120?120?30 мм;

- АС-DC адаптера - 60?60?60 мм;

- промежуточного модуля питания - 40?40?20 мм.

Масса блока преобразования, АС-DC адаптера и промежуточного модуля питания - не более 0,3 кг.
