Вольтметр В3-49

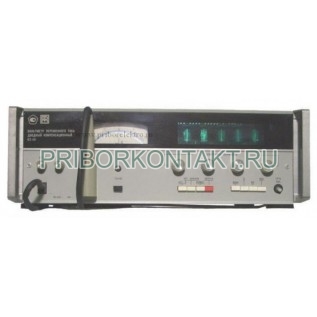

Вольтметр В3-49 переменного тока диодный компенсационный

В3-49 - высокоточный диодный компенсационный вольтметр переменного тока, предназначенный для измерения среднеквадратического значения синусоидального напряжения. Прибор применяют как эталонно-рабочее средство при поверке и градуировке электронных вольтметров, а также для проверки генераторов стандартных сигналов по уровню выходного напряжения. Варианты обозначения: В3 49, В349, b3-49, b3 49, b349.

Назначение и области применения

Вольтметр В3-49 ориентирован на задачи метрологического обеспечения и точной установки уровней в трактах измерительной аппаратуры. Компенсационный принцип измерения обеспечивает высокую точность, что удобно при калибровке и сравнительных измерениях. В лабораторной практике прибор также используют как рабочий вольтметр для контроля уровней синусоидальных сигналов в широком диапазоне частот.

Диапазоны измерения напряжения

Диапазон измеряемых напряжений - 10 мВ-100 В. Диапазон перекрывается четырьмя поддиапазонами с дискретностью 10^-4 от конечного значения поддиапазона:

• 10,00-100,00 мВ
• 0,1000-1,0000 В
• 1,000-10,000 В
• 10,00-100,00 В

Заявленная погрешность прибора - 0,2% (в нормальной области частот, согласно нормируемой зависимости от показания).

Частотный диапазон

Нормальная область частот измеряемых напряжений - 20 Гц-10 МГц. Рабочая область - свыше 10 МГц до 1000 МГц.

Частота градуировки: 1 МГц±5%.

Области частот для нормирования характеристик:

• нормальная рабочая область - 0,3-1 МГц (включительно);
• первая рабочая область - 0,1-0,3 МГц (включительно);
• вторая рабочая область - 1-30 МГц.

Погрешность измерения

Основная погрешность в нормальной области частот (20 Гц-10 МГц), выраженная в процентах от показания, не превышает:

δ_осн = ±(0,2 + 0,08/U)%, где U - показание прибора в вольтах.

Среднеквадратическое отклонение случайной составляющей погрешности S - не более одной десятой основной погрешности.

Погрешность в рабочей области частот (свыше 10 МГц до 1000 МГц) относительно усредненных частотных характеристик:

δ = ±(0,2 + 0,08/U + 0,008f)%, где f - частота измеряемого напряжения в МГц.

При индивидуальной аттестации измерительных диодов погрешность относительно индивидуальных частотных характеристик:

δ = ±(0,2 + 0,08/U + 0,0035f)%.

Изменение показаний при отклонении температуры от нормальной до любой в пределах 5-40°C не превышает половины основной погрешности на каждые 10 К изменения температуры.

Изменение показаний при отклонении напряжения питания от номинала (для 50 Гц на ±22 В, для 400 Гц на ±11 В) не превышает половины основной погрешности. При этом допускается коррекция нуля и напряжения накала органами управления.

Входные параметры и согласование

Активное входное сопротивление, измеренное на 100 МГц, - не менее 80 кОм. Входная емкость - не более 1,5 пФ.

Коэффициент стоячей волны (КСВН) с подключенным пробником и согласованными нагрузками Э9-001 и Э9-002 не превышает значений:

Изоляция и электробезопасность

• Сопротивление изоляции: корпус - измерительные цепи не менее 1000 МОм.
• Сопротивление изоляции: экран - корпус не менее 1 МОм.

Питание, режимы работы и интерфейсы

Питание в рабочих условиях: 220±22 В, 50±0,5 Гц (гармоники до 5%) или 220±11 В, 400 +28/-12 Гц (гармоники до 5%).

Мощность, потребляемая от сети при номинальном напряжении, - не более 65 В·А.

Вольтметр обеспечивает дистанционное управление компенсационным напряжением и поддиапазонами измерений, а также дистанционный контроль баланса нуль-индикатора. Дистанционная установка нуля и напряжения накала диода не предусмотрена.

Предусмотрен выход на внешнее ЦПУ в коде 8-4-2-1. После завершения измерения (достижения баланса нуль-индикатора) прибор выдает команду ЗАПУСК для запуска ЦПУ.

Условия эксплуатации

Нормальные условия:

• температура 20±5°C;
• относительная влажность 65±15%;
• атмосферное давление 100±4 кПа (750±30 мм рт. ст.);
• напряжение сети питания 220±4,4 В.

Рабочие условия:

• температура 5-40°C;
• относительная влажность до 90% при 30°C;
• атмосферное давление 100±4 кПа (750±30 мм рт. ст.);
• питание 220±22 В, 50±0,5 Гц или 220±11 В, 400 +28/-12 Гц, гармоники до 5%.

Конструкция, прогрев и надежность

• Время самопрогрева до нормирования характеристик - 30 мин.
• Допускаемая непрерывная работа - 8 ч в рабочих условиях (время прогрева не учитывается).
• Сохранение характеристик после замены измерительного диода 6Д24Н из комплекта ЗИП.
• Наработка на отказ - не менее 5400 ч.
• Срок службы - 5 лет.
• Технический ресурс - 15000 ч.
