Вольтметр В7-85

В7-85

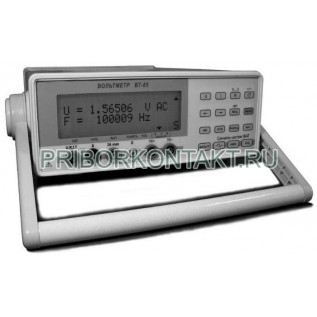

Вольтметр универсальный В7-85

Также этот прибор может называться: В7 85, В785, b7-85, b7 85, b785.

В7-85 вольтметр универсальный используют для измерения:

- напряжения и силы постоянного тока;

- среднеквадратического значения напряжения и силы переменного тока;

- среднеквадратического значения суммы напряжения переменного и постоянного токов;

- среднеквадратического значения суммы силы переменного и постоянного токов;

- сопротивления постоянному току;

- частоты и периода электрических сигналов;

- временных интервалов;

- специальных сигналов систем железнодорожной автоматики и телемеханики (ЖАТ).

Вольтметры В7-85 дают возможность: математически и логически обрабатывать результаты измерений, и применяется при контроле и измерении электрических параметров при производстве радиоэлектронной аппаратуры и электрорадиоэлементов, при научных и экспериментальных исследованиях в лабораторных и цеховых условиях.

Кроме того, областью применения выступает также:

- измерение параметров электрических сигналов аппаратуры железнодорожной автоматики и телемеханики в условиях изготовителей, сервисных центрах и ремонтных подразделениях железных дорог;

- работы в информационно-измерительных системах через интерфейсы типа “Стык С2” (RS-232C) и USB.

Технические характеристики В7-85:

Постоянное напряжение

Диапазон измерения - от 10 мкВ до 1000 В.

Пределы измерения - 200 мВ, 2 В, 20 В, 200 В, 1000 В.

Пределы допускаемой основной погрешности - ±0,01%.

Переменное напряжение

Диапазон измерения - от 1 мВ до 700 В.

Диапазон частот вольтметра - от 20 Гц до 1 МГц.

Пределы измерения - 200 мВ, 2 В, 20 В, 200 В, 700 В.

Пределы основной погрешности В7-85 - от ±0,3% до ±0,6%

Постоянный ток

Диапазон измерения - от 1 мкА до 20 А.

Предел измерения - 0,2 мА, 2 мА, 20 мА, 200 мА, 2 А, 20 А.

Пределы основной погрешности - ±0,15%.

Сила переменного тока

Диапазон измерения В7-85 - от 10 мкА до 20 А.

Диапазон частот - от 5 Гц до 10 кГц.

Предел допускаемой основной погрешности - ±0,45%.

Сопротивление

Диапазон измерений - от 1 Ом до 2 ГОм.

Пределы измерений В7-85 - 0,2 кОм, 2 кОм, 20 кОм, 0,2 МОм, 2 МОм, 20 МОм, 0,2 Гом, 2 ГОм.

Предел основной погрешности - ±0,1%.

Частота

Диапазон измерений - от 200 Гц до 10 МГц.

Погрешность измерений приборов вольтметры - ±0,01%.

Период

Диапазон измерений - от 1 мкс до 200 мс.

Погрешность измерений - ±0,05%.

Интерфейс вольтметров - USB; RS-232C.

Габаритные размеры - 103×284×353 мм.

Масса - не более 6 кг.

Условия эксплуатации В7-85:

Температура окружающей среды - от -10º С до +50º С.

Относительная влажность воздуха при температуре 25º С - 80%.

Атмосферное давление вольтметра - от 70 кПа до 106,7 кПа (от 537 мм рт.ст. до 800 мм рт.ст.).

Напряжение сети переменного тока - 230 В.

Частота сети переменного тока - 50±1 Гц.

Потребляемая мощность В7-85 - не более 20 В·А.
