Вольтметр В7-16А

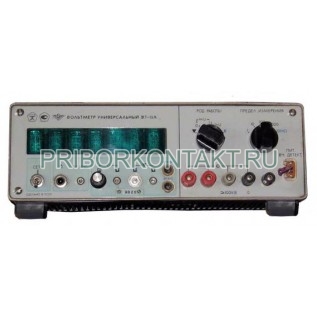

Вольтметр В7-16А универсальный

Вольтметр В7-16А (В716А, В-7-16-А, В 7 16 А, b7-16a, В-716А, В 716А, b716a, b-7-16a, b 7 16a, b-716a, b 716a) - универсальный цифровой прибор для измерения напряжений постоянного и переменного тока и активного сопротивления. Применяется при регламентных, ремонтных и регулировочных работах в электронике, а также для проверки приборов более низкого класса точности. В7-16А рассчитан на эксплуатацию в лабораторных и цеховых условиях, питание - только от сети переменного тока.

Назначение

Вольтметр В7-16А предназначен для измерения:

• напряжения постоянного тока;
• напряжения переменного тока (включая высокочастотные измерения при применении преобразователя);
• активного сопротивления.

Диапазоны измерений

• Постоянное напряжение: 1·10^-4 В - 1000 В.
• Переменное напряжение:
  • 20 Гц - 20 кГц: 1·10^-4 В - 1000 В;
  • 20 кГц - 50 МГц (с высокочастотным преобразователем): 0,1 В - 1 В;
  • 20 кГц - 30 МГц (с высокочастотным преобразователем и делителем 1:10): 1 В - 10 В.
• Активное сопротивление: 0,1 Ом - 10⁷ Ом.

Условия эксплуатации и питание

Нормальные условия применения: температура 20°С±5°С, относительная влажность 65%±15%, атмосферное давление 100 кПа±4 кПа, напряжение сети 220 В±4,4 В, частота 50 Гц±0,5 Гц или 400 Гц±12 Гц, форма напряжения - синусоидальная, коэффициент гармоник не более 5%.

Питание: 220 В±22 В, 50 Гц±0,5 Гц; 220 В±11 В или 115 В±5,75 В, 400 Гц±12 Гц (гармоники до 5%). Потребляемая мощность - не более 35 В·А.

Организация измерений и быстродействие

Диапазоны измерений разбиты на поддиапазоны, выбор поддиапазонов выполняется вручную. Полярность при измерении постоянного напряжения выбирается автоматически. Предусмотрен индикатор перегрузки.

Время измерения постоянного напряжения при выключенном входном фильтре:

• 200 мс (время преобразования 100 мс, 4-разрядный цифровой отсчет);
• 40 мс (время преобразования 20 мс, 4-разрядный цифровой отсчет);
• 2 мс (время преобразования 1 мс, 3-разрядный цифровой отсчет).

При включенном входном фильтре время измерения постоянного напряжения - не более 5 с. Время измерения переменного напряжения и активного сопротивления - не более 10 с.

Диапазоны, дискретность и погрешности

Измерения выполняются на поддиапазонах с пределами 1 В, 10 В, 100 В, 1000 В (для постоянного напряжения), а также поддиапазонах переменного напряжения и сопротивления с дискретностью, соответствующей выбранному режиму преобразования. Пределы допускаемой относительной основной погрешности нормируются формулами вида:

• для U= (20/100 мс): ±[0,1+0,05(|U_к/U_х|-1)]%;
• для U= (1 мс): ±[0,2+0,1(|U_к/U_х|-1)]%;
• для U~ (20 Гц-20 кГц) в зависимости от поддиапазона: от ±[0,2+0,05(|U_к/U_х|-1)]% до ±[0,5+0,05(|U_к/U_х|-1)]%;
• для U~ (20-50 кГц): ±[1+0,1(|U_к/U_х|-1)]%;
• для U~ (50-100 кГц): ±[1,5+0,1(|U_к/U_х|-1)]%;
• для ВЧ измерений с преобразователем (0,1-1 В) и с делителем 1:10 (1-10 В): ±[4+1,5(|U_к/U_х|-1)]%;
• для R (20/100 мс): ±[0,2+0,05(|R_к/R_х|-1)]%.

Здесь U_к, R_к - конечное значение установленного поддиапазона; U_х - показание вольтметра; R_х - измеренное сопротивление.

Частотные диапазоны измерения переменного напряжения

• поддиапазон «1»: 20 Гц - 100 кГц; 100 кГц - 50 МГц - с высокочастотным преобразователем;
• поддиапазон «10»: 20 Гц - 20 кГц; 20 кГц - 30 МГц - с ВЧ преобразователем и делителем 1:10;
• поддиапазоны «100» и «1000»: 20 Гц - 20 кГц.

Вольтметр градуируется по среднеквадратическому значению синусоидального напряжения. Основная погрешность обеспечивается при синусоидальной форме сигнала (20 Гц - 100 кГц) при содержании гармоник не более 0,1% на пределе 1 В и не более 0,2% на остальных пределах; в диапазоне 100 кГц - 50 МГц - при гармониках не более 1%.

Подавление помех и фильтрация

Коэффициент подавления последовательной синусоидальной помехи, синхронной с сетью 50 Гц, при измерении постоянного напряжения и выключенном фильтре составляет не менее 40 дБ (время преобразования 100 мс) и не менее 30 дБ (20 мс). При включенном встроенном фильтре подавление помех 50 Гц при времени преобразования 20 мс и 100 мс - не менее 60 дБ. Сумма амплитуд измеряемого сигнала и помехи не должна превышать 120% установленного предела.

Калибровка, запуск, самопрогрев

Органы установки калибровочного напряжения обеспечивают корректировку в пределах ±50 знаков относительно значения на шильдике. Номинал калибровочного напряжения на шильдике: 9,1 В±0,5 В.

Предусмотрены режимы запуска:

• автоматический (внутренний генератор импульсов) с периодом 0,1-5 с (для 1 мс и 20 мс) и 0,2-5 с (для 100 мс);
• ручной (кнопкой);
• дистанционный (внешними импульсами) с частотой до 1 кГц, 50 Гц и 10 Гц соответственно.

Нормируемые характеристики обеспечиваются после самопрогрева: 1 час в нормальных условиях и 2 часа при повышенной влажности.

Входные параметры и нагрузка

• Входное сопротивление: не менее 10 МОм (постоянное напряжение); не менее 1 МОм (переменное, а также с ВЧ преобразователем и делителем 1:10).
• Входная емкость: не более 100 пФ (переменное напряжение); не более 10 пФ (ВЧ преобразователь и ВЧ преобразователь с делителем 1:10).
• Мощность рассеивания на измеряемом сопротивлении: не более 25 мВт.

Интерфейс вывода данных

В7-16А имеет выход на внешнее цифропечатающее устройство. Уровни сигналов: логический «0» - не более ±0,3 В; логическая «1» - не менее +2,4 В на нагрузке не менее 10 кОм.

Надежность и непрерывная работа

Предел дополнительной погрешности от изменения температуры - не более половины предела основной погрешности на каждые 10°С. Дополнительная погрешность от повышенной влажности - не более предела основной погрешности. Дрейф во времени (без периодической установки нуля и калибровки) - ±15 единиц счета за 10 часов работы.

Вольтметр допускает непрерывную работу в рабочих условиях не менее 16 часов при сохранении параметров в пределах норм.

Габариты и масса

• Габаритные размеры: 348x128x360 мм.
• Масса: не более 7 кг.
