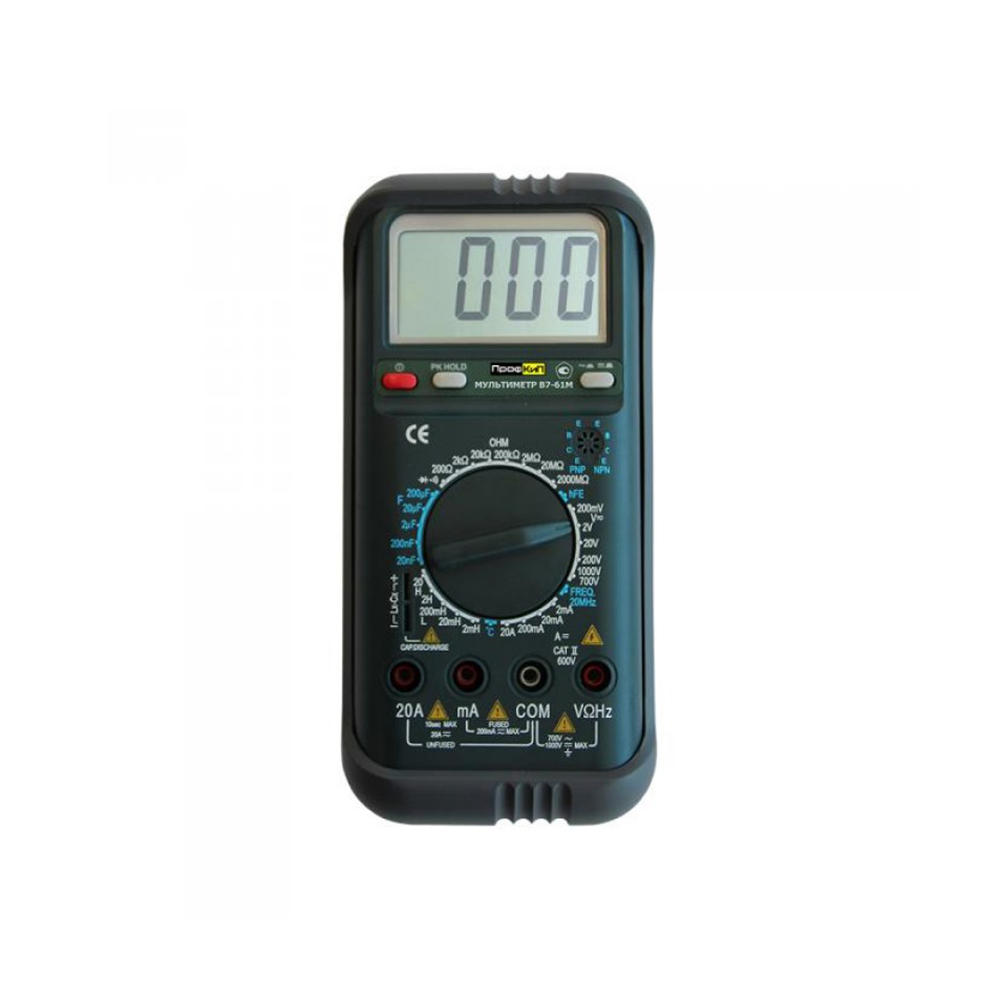

Фото ПрофКиП В7-61М вольтметр универсальный (200 мВ - 1000 В)
ПрофКиП
Характеристики:
Все характеристики
Производитель
ПрофКиП
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Описание товара

Назначение вольтметра универсального ПрофКиП В7-61М

Вольтметры универсальные ПрофКиП В7-61М предназначены для измерения постоянных напряжений и силы тока, среднеквадратичных значений переменных напряжений и силы тока или сигнала произвольной формы, электрического сопротивления, емкости, частоты переменного напряжения, коэффициентов передачи тока биполярных транзисторов h21, испытание p-n переходов, звуковой прозвонки цепей, измерения температуры. Вольтметры универсальные ПрофКиП В7-61М применяются при ремонте, настройке и разработке электро и радиоизмерительных устройств и систем, для исследовательских лабораторий, учебных классов, оснащения мастерских по обслуживанию и ремонту аппаратуры широкого применения.

Особенности и преимущества вольтметра универсального ПрофКиП В7-61М

▪ 3¼ разрядный ЖК-дисплей ▪ Максимально индицируемое число: 1999 ▪ Измерение постоянного напряжения: до 1000 В ▪ Измерение переменного напряжения: до 750 В ▪ Измерение силы постоянного /переменного тока: до 10 А ▪ Измерение сопротивления: до 2 ГОм ▪ Измерение частоты: до 15 МГц ▪ Измерение емкости: до 200 мкФ ▪ Измерение индуктивности: до 20 Гн ▪ Измерение скважности ▪ Измерение параметров транзисторов ▪ Автоматическая установка нуля ▪ Регистрация максимальных значений ▪ Защита измерительного входа ▪ Комплектуется защитным чехлом

Основные технические характеристики вольтметра универсального ПрофКиП В7-61М

Напряжение постоянного тока
Диапазон Разрешение Точность
200 мВ 0.1 мВ ±(0.5% + 4)
2 В 1 мВ ±(0.5% + 4)
20 В 10 мВ ±(0.5% + 4)
200 В 100 мВ ±(0.5% + 4)
1000 В 1 В ±(0.8% + 4)
Входной импеданс: 10 МОм
Защита от перегрузки: 1000 В постоянного тока /700 В переменного тока
Напряжение переменного тока
Диапазон Разрешение Точность
200 мВ 100 мкВ ±(1.2% + 4)
2 В 1 мВ ±(1.0% + 4)
20 В 10 мВ ±(1.0% + 4)
200 В 100 мВ ±(1.0% + 4)
700 В 1 В ±(1.5% + 4)
Импеданс: 10 МОм
Защита от перегрузки: 1000 В постоянного тока /700 В переменного тока
Частота: 40 Гц … 400 Гц
Сопротивление
Диапазон Разрешение Точность
200 Ом 0.1 Ом ±(1.0% + 4)
2 кОм 1 Ом ±(0.8% + 4)
20 кОм 10 Ом ±(0.8% + 4)
200 кОм 100 Ом ±(0.8% + 4)
2 МОм 1 кОм ±(0.8% + 4)
20 МОм 10 кОм ±(2.0% + 4)
2000 МОм 1 МОм ±(5.0% + 10)
Защита от перегрузки: 250 В постоянного/переменного тока (среднеквадратичное значение)
Сила постоянного тока
Диапазон Разрешение Точность
2 мА 1 мкА ±(0.8% + 4)
20 мА 10 мкА ±(0.8% + 4)
200 мА 100 мкА ±(1.2% + 4)
20 А 10 мА ±(2.0% + 4)
Защита от перегрузки: быстрый предохранитель на 200 мА /250 В, до 20 А без плавления
Максимальный входной ток: 20 А (до 15 секунд)
Сила переменного тока
Диапазон Разрешение Точность
2 мА 1 мкА ±(1.2% + 4)
20 мА 10 мкА ±(1.2% + 4)
200 мА 100 мкА ±(2.0% + 4)
20 А 10 мА ±(3.0% + 5)
Защита от перегрузки: быстрый предохранитель на 200 мА /250 В, до 20 А без плавления
Максимальный входной ток: 20 А (до 15 секунд)
Частота: 40 Гц … 400 Гц
Емкость
Диапазон Разрешение Точность
20 нФ 10 пФ ±(2.5% + 5)
200 нФ 100 пФ ±(2.5% + 5)
2 мкФ 1нФ ±(2.5% + 5)
20 мкФ 10 нФ ±(2.5% + 5)
200 мкФ 100 нФ ±(5.0% + 4)
Примечание: Не подавать напряжение!
Испытание коэффициента HFE транзисторов
HFE На дисплее отображается приблизительное прямое напряжение (0-1000) транзистора при испытаниях (ВСЕ ТИПЫ) Ток базы около 10 мкА, напряжение Vкэ около 2,8 В
Индуктивность
Диапазон Разрешение Точность
2 мГн 1 мкГн ±(2.5% + 5)
20 мГн 10 мкГн ±(2.5% + 5)
200 мГн 100 мкГн ±(2.5% + 5)
2 Гн 1 мГн ±(2.5% + 5)
20 Гн 10 мГн ±(5.0% + 4)
Примечание: Не подавать напряжение!
Частота
Диапазон Разрешение Точность
2 кГц 1 Гц ±(5.0% + 4)
20 кГц 10 Гц ±(5.0% + 4)
200 кГц 100 Гц ±(5.0% + 4)
2000 кГц 1 кГц ±(5.0% + 4)
10 МГц 10 кГц ±(5.0% + 4)
Защита от перегрузки: 250 В постояного/переменного тока (среднеквадратичное значение), не более 10 секунд
Температура
Диапазон Разрешение Точность
-40°С … 400°С 1°С ±(0.8% + 4)
400°С … 1000°С 1°С ±(1.5% + 15)

Условия эксплуатации вольтметра универсального ПрофКиП В7-61М

▪ Температура окружающего воздуха: 18°С … 28°С ▪ Относительная влажность: 40% … 80% ▪ Атмосферное давление: 720 мм.рт.ст. … 780 мм.рт.ст.

Условия транспортирования вольтметра универсального ПрофКиП В7-61М

▪ Температура окружающего воздуха: -10°С … 40°С ▪ Относительная влажность: не более 90% ▪ Атмосферное давление: 630 мм.рт.ст. … 800 мм.рт.ст.

Общие данные вольтметра универсального ПрофКиП В7-61М

▪ Питание: 9 В, тип «Крона» ▪ Габаритные размеры: 190х88.5х27.5 мм ▪ Вес: 0.320 кг

Комплект поставки вольтметра универсального ПрофКиП В7-61М

Наименование Количество
Вольтметр универсальный ПрофКиП В7-61М 1 шт.
Измерительные провода 1 шт.
Термопара К-типа 1 шт.
Защитный чехол 1 шт.
Руководство по эксплуатации 1 шт.

Характеристики

Прочие
Производитель ПрофКиП
