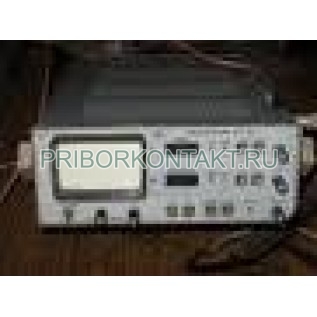

Вольтметр В4-13

Вольтметр В4-13 импульсный цифровой, автокомпенсационный вольтметр В4-13(В413, В4 13, В-413, В 413, b4-13, b413, b4 13, b-413, b413)

Для точного измерения амплитудных значений видеоимпульсных и гармонических напряжений, а также напряжений постоянного тока.

Диапазоны измеряемых импульсных и гармонических напряжений, а также напряжений постоянного тока - 0,1В-15В на пределе 15В; 10В-150В на пределе 150В Погрешность измерений напряжений от 0,04U_x до 0,005U_x
Габаритные размеры - 480х238х435мм

Вольтметр В4-13 импульсный цифровой предназначен для точного измерения амплитудных значений видеоимпульсных и гармонических напряжений, а также напряжений постоянного тока. Вольтметры В4-13 применяются для настройки и испытания импульсной аппаратуры и незаменим при контроле амплитуды выходных импульсов генераторов импульсов, калибровке импульсных вольтметров. Наличие цифрового выхода делает вольтметр В4-13 удобным для использования в автоматизированных измерительных системах.

Прибор является атокомпенсационным вольтметром, измеряющим амплитудные значения напряжений. Благодаря использованию диодного дискриминатора в качестве элемента сравнения измеряемого напряжения с опорным напряжением постоянного тока и применению метода периодической коррекции нуля прибор автокомпенсационный вольтметр В4-13 являетсянаиболее точным автоматическим измерителем импульсных напряжений в широком диапазоне длительностей. Универсальность схемы позволяет измерять не только импульсные, но и гармонические напряжения, а также напряжения постоянного тока.

Прибор вольтметр импульсный цифровой В4-13, автокомпенсационный вольтметр В4-13 включает в себя внутренний калибратор напряжения. Кроме того, он имеет ручной и автоматический режимы запуска и режим усреднения результатов измерений. Отсчетное устройство его выполнено в виде пятирязрядного цифрового табло. Информация о результате измерения выдается в двоично-десятичном коде.

Технические характеристики прибора вольтметр импульсный цифровой В4-13, автокомпенсационный вольтметр В4-13:
Диапазоны измеряемых импульсных и гармонических напряжений, а также напряжений постоянного тока - 0,1В-15В на пределе 15В; 10В-150В на пределе 150В;

Диапазон частот для гармонического напряжения 10Гц-100кГц;

где U_x- измеряемое напряжение;

Частота повторения импульсов - 10Гц-1МГц на пределе 15В; 10Гц-100кГц на пределе 150В;

Входное сопротивление - 50Ом, 75Ом, 150Ом, 1000Ом, 1МОм;

Входная емкость В4-13 - 35пФ;

Питание от сети переменного тока - частотой 50Гц±0,5Гц, напряжением 220В±22В; частотой 400(+28)Гц, 400(-12)Гц, напряжением 220В±11В;

Потребляемая мощность - 180В?А;

Условия эксплуатации - температура от +5?С до +40?С, относительная влажность 98% при +30?С;

Габаритные размеры - 480х238х435мм
Масса - 26кг
