Вольтметр ВК3-78

ВК3-78

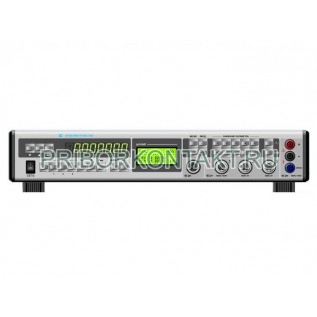

Вольтметр переменного тока ВК3-78

Также этот прибор может называться: ВК378, ВК3 78, ВКЗ-78, ВКЗ78, ВКЗ 78, ВК-378, ВК 378, vk3-78, vk378, vk3 78, bk3-78, bk378, bk3 78.

ВК3-78 вольтметр переменного тока предназначен для точного измерения среднеквадратического значения переменного напряжения при поверке низкочастотных (до 1 МГц) и широкополосных электронных вольтметров (до 1,5 ГГц), установок для поверки вольтметров, а также генераторов стандартных сигналов и является рабочим эталоном.

Сфера применения:

- поверка высокочастотных вольтметров, установок для поверки вольтметров, генераторов стандартных сигналов;

- поверка низкочастотных мультиметров по напряжению постоянного и переменного тока.

Технические характеристики ВК3-78:

Диапазон измерения напряжения постоянного тока положительной и отрицательной полярностей - от 10 мкВ до 100 В.

Конечные значения диапазона измерений с перекрытием 10% на всех диапазонах - 100 мВ; 1 В; 10 В; 100 В.

Пределы допускаемой основной погрешности:

- с напряжением 100 мВ и ценой единицы младшего разряда 1 мкВ - 0,0055% от Ux + 0,0015% от Uк;

- с напряжением 1 В и ценой единицы младшего разряда 1 мкВ - 0,0045% от Ux + 0,001% от Uк;

- с напряжением 10 В и ценой единицы младшего разряда 10 мкВ - 0,004% от Ux + 0,001% от Uк;

- с напряжением 100 В и ценой единицы младшего разряда 100 мкВ - 0,0045% от Ux + 0,001% от Uк,

где Ux - значение измеряемого напряжения; Uк - конечное значение диапазона измерения.

Пределы допускаемой основной погрешности вольтметра ВК3-78 при измерении среднеквадратического значения гармонического сигнала напряжения переменного тока в нормальных условиях применения в табл.

где Ux - значение измеряемого напряжения; Uк - конечное значение диапазона измерения.

Входное сопротивление ВК3-78 при измерении напряжения постоянного тока - не менее 100 ГОм.

Коэффициент подавления помех нормального вида для частоты сети питания 50 Гц при измерении напряжения постоянного тока на диапазоне 10 В при включенном фильтре низких частот - не менее 70 дБ.

Коэффициент подавления помех общего вида при измерении напряжения:

- постоянного и переменного тока с частотой сети питания 50 Гц - не менее 140 дБ;

- в нормальных условиях применения при разбалансе сопротивления внешних измерительных цепей, равном 1 кОм - не менее 150 дБ.

Вольтметр обеспечивает измерение среднеквадратического значения напряжения переменного тока от 10 мВ до 100 В в диапазоне частот от 10 Гц до 1 МГц.

Результаты индицируются в формате индикации - 5,5 разрядов.

Входное активное сопротивление вольтметров ВК3-78 на частоте 100 Гц при измерении напряжения переменного тока:

- на диапазонах 30 мВ; 100 мВ; 300 мВ, 1 В - не менее 10±1 МОм;

- на диапазонах 3 мВ; 10 мВ; 30 мВ; 100 В - не менее 1±0,1 МОм.

Входная емкость (без учета емкости входного кабеля) - не более 50 пФ.

Прибор обеспечивает измерение частоты поданного на его вход сигнала напряжением от 20 мВ до 100 В в диапазоне - от 10 Гц до 1 МГц.

Пределы допускаемой основной погрешности при частоте от 10 Гц до 1 МГц - ±(0,1% Fx + 1 Гц).

Время измерения прибором:

- напряжения постоянного тока - не более 2 с;

- напряжения переменного тока - не более 6 с;

- высокочастотного напряжения переменного тока - не более 10 с.

Вольтметр обеспечивает измерение напряжения в форматах индикации - 6½ разрядов; 5½ разрядов; 4½ разрядов.

Допускается изменение формата индикации в режиме «Меню».

В ВК3-78 обеспечивается частичный самоконтроль работоспособности составных частей.

Прибор обеспечивает скорости обмена информацией - 300 бит/с; 600 бит/с; 1200 бит/с; 2400 бит/с; 4800 бит/с; 9600 бит/с; 19200 бит/с; 38400 бит/с.

Средняя наработка на отказ - не менее 15 000 ч.

Гамма-процентный ресурс при доверительной вероятности γ=95 % - не менее 10 000 ч.

Среднее время восстановления рабочего состояния - не более 180 мин.

Габаритные размеры - 489×381×91 мм.

Масса:

- без принадлежностей - не более 9 кг;

- в укладочном ящике - не более 18 кг;

- в транспортной таре - не более 25 кг.

Вольтметры ВК3-78 могут использоваться как автономно, так и в составе информационно-измерительных систем, и оснащен интерфейсами типов RS -232, USB и IEEE-488 (КОП).

Прибор обеспечивает математическую обработку результатов измерения по командам, заложенным во внутреннюю память.

При работе с командами обеспечивается:

- преобразование измеряемого напряжения в относительную величину и отображение результата в децибелах;

- вычисление мощности и отображение результата в ваттах или вольтамперах;

- вычисление среднего арифметического значения заданного количества измерений;

- определение экстремальных значений измеряемых величин;

- допусковый контроль измеряемой величины;

- абсолютное или относительное отклонение от введенной или измеренной константы;

- отношение измеряемой величины к опорному уровню в % или дБ;

- определение значения СКО по заданному количеству измерений;

- создание массива из заданного количества измерений;

- просмотр созданного массива измерений.

Условия эксплуатации ВК3-78:

Температура окружающего воздуха - от +5° С до +40° С;

Относительная влажность воздуха при температуре +30º С - 90%;

Атмосферное давление - до 450 мм рт. ст.

Параметры сети:

- напряжение - 220±22 В;

- частота - 50±1 Гц.

Потребляемая мощность- не более 50 В·А.
