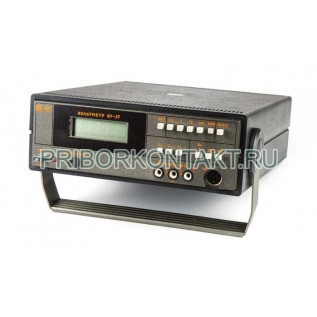

Вольтметр В7-37

Вольтметр В7-37 (В737, В-7-37, В 7 37, b7-37, В-737, В 737, b737, b-7-37, b 7 37, b-737, b 737)

Вольтметр В7-37 предназначен для измерения постоянного напряжения; среднеквадратического значения переменного напряжения синусоидальной формы; постоянного и переменного тока с использованием внешнего шунта; электрического сопротивления.

Технические характеристики приборов вольтметры В7-37:

Рабочие условия применения прибора:

Температура окружающего воздуха от -10ºС до +40°С;

Относительная влажность воздуха до 80% при температуре 25°С;

Атмосферное давление от 86кПа до 106кПа (от 650мм.рт.ст. до 800мм.рт.ст.);

Питание от сети 220В±22В частотой 50Гц±0,5Гц и содержанием гармоник до 5%;

Диапазон измеряемого прибором В7-37 постоянного напряжения от 10^-4В до 1000В перекрывается поддиапазонами 0,1В; 1В; 10В; 100В и 1000В;

Диапазон измеряемого прибором переменного напряжения через входные гнезда от 10мВ до 1000В перекрывается поддиапазонами 0,1В; 1В, 10В; 100В и 1000В. Диапазон измеряемого вольтметром В7-37 с пробником переменного напряжения от 0,1В до 1000В перекрывается поддиапазонами 1В, 10В и 100В. Применением делителя напряжения ДН-519 (1:100) обеспечивается измерение переменного напряжения от 100В до 1000В;

Диапазон измеряемого прибором с шунтом постоянного тока от 10^-8А до 10А перекрывается поддиапазонами 10мкА, 100мкА, 1мА, 10мА, 100мА, 1А и 10А. На всех поддиапазонах при значениях тока, равных верхнему пределу поддиапазона измерения, падение напряжения составляет 0,1;

Диапазон измеряемого вольтметром В7-37 с шунтом переменного тока от 10^-8А до 10А перекрывается поддиапазонами 10мкА, 100мкА, 1мА, 10мА, 100мА, 1А и 10А. На всех поддиапазонах при значениях тока, равных верхнему пределу поддиапазона измерения, падение напряжения составляет 0,1В;

Диапазон измеряемого электрического сопротивления от 1 Ом до 10 МОм перекрывается под­диапазонами 1 кОм, 10 кОм, 100 кОм, 1000 кОм и 10 МОм;

Ступень квантования (дискретность) прибора на первом поддиапазоне измерения:

- 10^-4В - при измерении через входные гнезда постоянного и переменного напряжения;

- 10^-5В - при измерении пробником;

- 1 Ом - при измерении электрического сопротивления;

- 10^-8А - при измерении постоянного и переменного тока;

В7-37 измеряет переменное напряжение в следующих областях частот:

при измерении через входные гнезда:

- 20Гц-50кГц на поддиапазонах 0,1В-100В;

- 20Гц-10кГц на поддиапазона 1000В;

При измерении пробником:

- 10кГц-1000МГц на поддиапазонах 1В-100В;

- 10кГц-300МГц на поддиапазоне 10В с делителем 1:100 ДН-519 (до 1000В);

Частоты градуировки В7-37:

- 1кГц - при измерении через входные гнезда;

- 100кГц - при измерении пробником;

Нормальные области частот:

- 45Гц-20кГц - при измерении через входные гнезда на поддиапазонах 0,1В-100В;

- 20Гц-10кГц - при измерении через входные гнезда на поддиапазоне 1000В;

- 10кГц-50МГц - при измерении пробником на поддиапазоне 1В-100В;

- 50кГц-50МГц - при измерении пробником на поддиапазоне 10В с делителем ДН-519;

Рабочие области частот В7-37:

- 20Гц-45Гц и 20кГц-50кГц - при измерении через входные гнезда на поддиапазонах 0,1В-100В;

- 50МГц-1000МГц- при измерении пробником на поддиапазонах 1В-100В;

- 10кГц-50кГц и 50МГц-300МГц - при измерении пробником на поддиапазоне 10 В с делителем ДН-519;

Вольтметр В7-37 шунтом измеряет переменный ток в области частот от 20Гц до 1кГц;

Частота градуировки 1кГц;

Основная относительная погрешность прибора при измерении постоянного напряжения не более значений, вычисляемых по формулам:

- на поддиапазонах 0,1В; 1В:

δ = ±[0,25+0,2(U_к/U_х-1)];

- на поддиапазонах 10В-1000В:

δ = ±[0,5+0,2(U_к/U_х-1)],

где δ - предел основной относительной погрешности в %;

U_к - значение поддиапазона измерения в В;

U_х - показание прибора в В;

Основная относительная погрешность В7-37 в нормальных областях частот не более значений, вы­числяемых по формулам, приведенным в табл. 1;

Таблица 1 Основная относительная погрешность в нормальных областях частот

В табл. 1 δ - предел основной относительной погрешности в %;

U_к - значение поддиапазона измерения в В;

U_х - показание прибора в В;

Основная относительная погрешность В7-37 с шунтом при измерении постоянного тока не более значений, вычисляемых по формулам:

- на поддиапазонах 10мкА, 100мкА:

δ = ±[0,4+0,2(I_к/I_х-1)];

- на поддиапазонах 1мА, 10мА:

δ = ±[0,6+0,2(I_к/I_х-1)];

- на поддиапазонах 100мА, 1А, 10А:

δ = ±[1+0,2(I_к/I_х-1)],

где δ - предел основной относительной погрешности в %;

I_к - значение поддиапазона измерения в А;

I_х - показание прибора в А;

Основная относительная погрешность В7-37 с шунтом при измерении переменного тока не более значений, вычисляемых по формулам:

- на поддиапазонах 10мкА, 100мкА, 1мА, 10мА:

δ = ±[1,5+0,2(I_к/I_х-1)];

- на поддиапазонах 100мА, 1А, 10А:

δ = ±[2+0,2(I_к/I_х-1)];

где δ - предел основной относительной погрешности в %;

I_к - значение поддиапазона измерения в А;

I_х - показание прибора в А;

Основная относительная погрешность В7-37 при измерении электрического сопротивления не более значений, вычисляемых по формулам:

- на поддиапазонах 1 кОм, 10 кОм, 100 кОм, 1000 кОм:

δ = ±[1+0,2(R_к/R_х-1)];

- на поддиапазоне 10 МОм:

δ = ±[1+0,2(R_к/R_х-1)],

где δ - предел основной относительной погрешности в %;

R_к - значение поддиапазона измерения в Ом;

R_х - показание прибора в Ом;

Относительная погрешность вольтметра В7-37 в рабочих областях частот при измерении переменного напряжения через входные гнезда не более значений, вычисляемых по формулам, приведенным в табл. 1а.

Таблица 1а Относительная погрешность в рабочих областях частот при измерении переменного напряжения через входные гнезда

В табл. 1а δ - предел основной относительной погрешности в %;

U_к - значение поддиапазона измерения в В;

U_х - показание прибора в В;

Изменение показаний прибора, вызванное изменением температуры окружающего воздуха от нор­мальной до любой в пределах рабочей области температур, не более значения предела основной погрешности на каждые 10°С изменения температуры;

Активное входное сопротивление В7-37:

- 10 МОм±1 МОм при измерении постоянного напряжения, переменного напряжения через входные гнезда на частоте 45Гц;

- не менее 75 кОм - при измерении пробником на частоте 100МГц;

- не менее 100 кОм - при измерении пробником с делителем ДН-519 на частоте 100МГц;

Входная емкость не превышает:

- 100пФ - при измерении через входные гнезда;

- 1,5пФ - при измерении пробником;

- 3пФ - при измерении пробником с делителем ДН-519;

Время установления показаний вольтметра В7-37 не превышает:

- 2с - при измерении постоянного напряжения;

- 4с - при измерении переменного напряжения;

- 3с - при измерении электрического сопротивления на поддиапазонах 1 кОм, 10 кОм, 100 кОм и 1000 кОм;

- 10с - при измерении электрического сопротивления на поддиапазоне 10 МОм;

В7-37 сохраняет свои технические характеристики в пределах норм, после воздействия не более 10с десятикратного перегрузочного постоянного или переменного напряжения при измерении через входные гнезда, но не более 1,5кВ;

Время установления рабочего режима 15мин;

Прибор В7-37 обеспечивает подавление помех нормального вида по переменному напряжению с частотой питающей сети при измерении постоянного напряжения не менее 35дБ при напряжении помехи равном десятикратному значению поддиапазона на поддиапазоне 0,1В; 10В и значению поддиапазона на поддиапазонах 1В, 100В. На поддиапазоне 1000В сумма измеряемого напряжения и напряжения помехи не должна превышать 1000В;

Вольтметр сохраняет свои технические характеристики при питании от сети переменного тока напряжением 220В±22В частотой 50Гц±0,5Гц;

Полная мощность, потребляемая от сети при максимальном напряжении, не превышает 30В∙А;

Активная мощность, потребляемая от сети при максимальном напряжении, не превышает 20Вт;

В7-37 допускает непрерывную работу в рабочих условиях в течение 8ч;

Габаритные размеры - не более 248x86x282мм;

Масса - не более 2,4кг.
