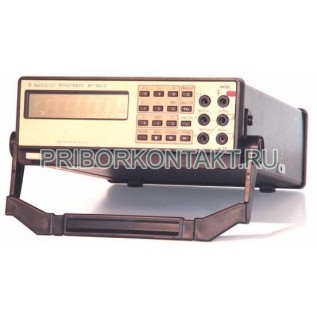

Вольтметр В7-54/2

В7-54/2

Вольтметры универсальные В7-54/2

Также этот прибор может называться: В7 54/2, В754/2, В7 54 2, В7542, b7-54/2, b7 54/2, b754/2, b7 54 2, b7542.

В7-54/2 вольтметр универсальный предназначен для измерения постоянных напряжения и силы тока, среднего квадратического значения переменного напряжения, сопротивления постоянному току, силы постоянного и среднего квадратического значения переменного токов.

Сфера применения: измерение электрических величин при настройке, проверке, а также эксплуатации радиоэлектронной аппаратуры и электрорадиоэлементов, при научных и экспериментальных исследованиях в лабораториях и цеховых условиях.

Технические характеристики В7-54/2:

Постоянное напряжение

Диапазоны - от 1 мкВ до 1000 В.

Предел измерения вольтметра - 0,2 В, 2 В, 20 В, 200 В, 1000 В.

Пределы основной погрешности - 0,0015%.

Входное сопротивление:

- на диапазонах 0,2 В, 2 В, 20 В - не менее 2 ГОм;

- на диапазонах 200 В, 2000 В - не менее 10 МОм.

Переменное напряжение

Диапазоны - от 1 мВ до 700 В.

Предел измерения - 0,2 В, 2 В, 20 В, 200 В, 700 В.

Диапазон частот В7-54/2- от 10 Гц до 1 МГц.

Пределы основной погрешности - 0,05%.

Входной импеданс - 2 МОм/50 пФ.

Сила постоянного тока

Диапазоны - от 1 мкА до 2 А.

Предел измерения - 2 А.

Пределы основной погрешности - 0,015%.

Сила переменного тока

Диапазоны - от 10 мА до 2 А.

Предел измерения вольтметров - 2 А.

Диапазон частот - от 20 Гц до 5 кГц.

Пределы основной погрешности - 0,15%.

Электрическое сопротивление

Диапазоны - от 10 мОм до 2 ГОм.

Предел измерения - 0,2 кОм, 2 кОм, 20 кОм, 200 кОм, 2 МОм, 20 МОм.

Пределы основной погрешности - 0,003%.

Время установления показаний:

- при постоянном токе - не более 200 мс;

- при переменном токе - не более 600 мс.

Напряжение - 220 В.

Частота - 50Гц, 400 Гц.

Потребляемая мощность - не более 15 В·А.

Средняя наработка на отказ - не менее 15 000 ч.

Интерфейс вольтметров - КОП.

Габаритные размеры - не более 355×273×105 мм.

Масса - не более 4,2 кг.

Преобразовывая измеряемые величины во временной интервал, вольтметры В7-54/2 обеспечивают тестирование диодов и стабилитронов, а также математическую и логическую обработку результатов измерений.

Условия эксплуатации В7-54/2:

Температура окружающей среды - от 5º С до 40º С.

Относительная влажность воздуха при температуре 25º С - до 80%.
