Вольтметр В7-80

В7-80

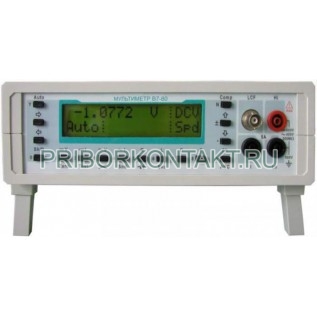

Мультиметр В7-80

Также этот прибор может называться: В780, В7 80, b7-80, b780, b7 80.

В7-80 мультиметр предназначен для измерения основных электрических величин: постоянного и переменного напряжений, силы постоянного и переменного токов, сопротивления постоянному току, частоты, ёмкости и индуктивности.

Мультиметры В7-80 имеют набор измерительных режимов и сервисных функций:

- измерение абсолютного и относительного отклонения;

- отображение значения измеряемого параметра с указанием полярности и единицы измерения, состояния прибора (значения включённых режимов);

- самодиагностика, включение тестовых программ;

- автоматический выбор пределов измерения;

- цифровая фильтрация показаний с высокой разрешающей способностью;

- подсветку индикатора для считывания показаний с расстояния не менее 1м от глаз оператора при недостаточном внешнем освещении.

Технические характеристики В7-80:

Измерение напряжения постоянного тока

Диапазон измерения - от 0 до 600 В.

Предел до пускаемой погрешности измерений в диапазоне:

- от 0 до 0,2 В - ±(0,05% Ux + 20 мкВ);

- от 0,2 В до 2 В - ±(0,05% Ux + 0,2 мВ);

- от 2 В до 20 В - ±(0,05% Ux + 2 мВ);

- от 20 В до 200 В - ±(0,05% Ux + 20 мВ);

- от 200 В до 600 В - ±(0,1% Ux + 200 мВ),

где Ux - измеренное значение напряжения.

Входное сопротивление в диапазоне:

- от 0 до 2 В - более 10 000 МОм;

- от 2 В до 600 В - 10,1 МОм ±1%.

Температурный коэффициент в диапазоне:

- от 0 до 0,2 В - 30 млн^-1/° С;

- от 0,2 В до 2 В - 20 млн^-1/° С;

- от 2 В до 200 В - 40 млн^-1/° С;

- от 200 В до 600 В - 50 млн^-1/° С.

Измерение среднеквадратического значения напряжения переменного тока В7-80

Диапазон измерения - от 1 мВ до 400 В.

Предел допускаемой основной погрешности в диапазоне от 0,001 В до 0,2 В частотой:

- от 10 Гц до 20 Гц - ±(1,5% Ux + 0,1 мВ);

- от 20 Гц до 40 Гц - ±(0,5% Ux + 0,1 мВ);

- от 40 Гц до 10 кГц - ±(0,15% Ux + 0,1 мВ);

- от 10 кГц до 20 кГц - ±(0,2% Ux + 0,2 мВ);

- от 20 кГц до 50 кГц - ±(0,5% Ux + 0,3 мВ);

- от 50 кГц до 100 кГц - ±(1% Ux + 0,5 мВ).

Предел допускаемой основной погрешности в диапазоне от 0,2 В до 2 В частотой:

- от 10 Гц до 20 Гц - ±(1,5% Ux + 0,5 мВ);

- от 20 Гц до 40 Гц - ±(0,5% Ux + 0,3 мВ);

- от 40 Гц до 10 кГц - ±(0,15% Ux + 0,3 мВ);

- от 10 кГц до 20 кГц - ±(0,2% Ux + 0,5 мВ);

- от 20 кГц до 50 кГц - ±(0,5% Ux + 1 мВ);

- от 50 кГц до 100 кГц - ±(1% Ux + 2 мВ).

Предел допускаемой основной погрешности в диапазоне от 2 В до 20 В частотой:

- от 10 Гц до 20 Гц - ±(1,5% Ux + 5 мВ);

- от 20 Гц до 40 Гц - ±(0,5% Ux + 3 мВ);

- от 40 Гц до 10 кГц - ±(0,15% Ux + 3 мВ);

- от 10 кГц до 20 кГц - ±(0,2% Ux + 5 мВ);

- от 20 кГц до 50 кГц - ±(0,5% Ux + 10 мВ);

- от 50 кГц до 100 кГц - ±(1% Ux + 20 мВ).

Предел допускаемой основной погрешности в диапазоне от 20 В до 200 В частотой:

- от 10 Гц до 20 Гц - ±(1,5% Ux + 50 мВ);

- от 20 Гц до 40 Гц - ±(0,5% Ux + 30 мВ);

- от 40 Гц до 10 кГц - ±(0,15% Ux + 30 мВ);

- от 10 кГц до 20 кГц - ±(0,2% Ux + 50 мВ);

- от 20 кГц до 50 кГц - ±(0,5% Ux + 100 мВ);

- от 50 кГц до 100 кГц - ±(1% Ux + 0,2 мВ).

Предел допускаемой основной погрешности в диапазоне от 200 В до 400 В частотой:

- от 10 Гц до 20 Гц - ±(1,5% Ux + 100 мВ);

- от 20 Гц до 40 Гц - ±(0,5% Ux + 60 мВ);

- от 40 Гц до 10 кГц - ±(0,3% Ux + 60 мВ);

- от 10 кГц до 20 кГц - ±(0,5% Ux + 100 мВ);

- от 20 кГц до 100 кГц - не нормируется.

Измерение сопротивления постоянному току

Диапазон измерения В7-80 - от 0 до 200 МОм.

Предел допускаемой основной погрешности в диапазоне:

- от 0 до 200 Ом - ±(0,1% Rх + 0,05 Ом);

- от 0,2 кОм до 2 кОм - ±(0,1% Rх + 0,1 Ом);

- от 2 кОм до 120 кОм - ±(0,1% Rх + 2 Ом);

- от 0,12 МОм до 200 МОм - ±(0,1 + 0,1 R)% Rх,

где Rx - измеренное значение сопротивления; R - измеренное значение сопротивления; Uп - падение напряжения на тестируемой цепи.

- от 0 до 5 В - (0,25% Uп + 2 мВ).

Измерительный ток в диапазоне:

- от 0 до 2 кОм - 1000±5%;

- от 2 кОм до 200 МОм - не более 25 мкА;

- от 0 до 5 В - 1000±5%.

Температурный коэффициент в диапазоне:

- от 0 до 120 кОм - 50 млн^-1/° С;

- от 0,12 МОм до 200 МОм - 100* млн^-1/° С;

- от 0 до 5 В - 100* млн^-1/° С,

где * - справочные данные

Измерение силы постоянного и переменного тока

Диапазон измерения В7-80 - от 0 до 5 А.

Допускаемая основная погрешность для постоянного тока в диапазоне:

- от 0 до 0,2* А - ±(0,2% Iх + 0,05 мА);

- от 0,2 А до 2 А - ±(0,2% Iх + 0,2 мА).

- от 2 А до 5 А - ±(0,2% Iх + 2 мА),

где Ix - измеренное значение силы тока; * - диапазон от 1 мА для переменного тока.

Предел допускаемой основной погрешности переменного тока в диапазоне от 0 до 0,2 А частотой:

- от 10 Гц до 20 Гц- ±(1,5% Iх + 0,1 мА);

- от 20 Гц до 40 Гц - ±(0,5% Iх + 0,1 мА);

- от 40 Гц до 5 кГц - ±(0,3% Iх + 0,1 мА);

- от 5 кГц до 10 кГц - ±(1% Iх + 0,1 мА).

Предел допускаемой основной погрешности переменного тока в диапазоне от 0,2 А до 2 А частотой:

- от 10 Гц до 20 Гц- ±(1,5% Iх + 1 мА);

- от 20 Гц до 40 Гц - ±(0,5% Iх + 0,5 мА);

- от 40 Гц до 5 кГц - ±(0,3% Iх + 0,5 мА);

- от 5 кГц до 10 кГц - ±(1% Iх + 0,5 мА).

Предел допускаемой основной погрешности переменного тока в диапазоне от 2 А до 5 А частотой:

- от 10 Гц до 20 Гц- ±(1,5% Iх + 10 мА);

- от 20 Гц до 40 Гц - ±(0,5% Iх + 5 мА);

- от 40 Гц до 5 кГц - ±(0,3% Iх + 5 мА);

- от 5 кГц до 10 кГц - ±(1% Iх + 5 мА).

Измерение частоты сигналов переменного тока

Диапазон измерения - от 0,2 Гц до 50 МГц.

Предел допускаемой основной погрешности в диапазоне от 0,2 Гц до 50 Гц - (0,01% Fх + 1 ед. мл. р.)

Напряжение (СКЗ) в диапазоне:

- от 0,2 Гц до 1 МГц - от 0,2 В до 25 В;

- от 0,2 Гц до 10 МГц - не более 10 В;

- от 0,2 Гц до 50 МГц - не более 5 В.

Измерения емкости и индуктивности:

Диапазон измерения емкости В7-80 - от 0 до 5000 мкФ.

Емкость входной цепи, компенсируемая калибровкой нуля - не более 1000 пФ.

Сопротивление параллельной цепи (сопротивление изоляции конденсатора) - не менее 10 кОм.

Предел допускаемой основной погрешности в диапазоне:

- от 0 до 200 пФ - ±(2,5% Сх + 0,5 пФ);

- от 0,2 нФ до 2 нФ - ±(2,5% Сх + 2 пФ);

- от 0,002 мкФ до 20 мкФ - ±(2,5% Сх + 1 ед. мл. р.);

- от 20 мкФ до 5000 мкФ - ±(4% Сх + 1 ед. мл. р.).

Диапазон измерения индуктивности - от 0 до 200 мГн.

Предел допускаемой основной погрешности в диапазоне:

- от 0 до 20 мкГн - ±(10% Lх + 0,05 мкГн);

- от 20 мкГн до 200 мкГн - ±(10% Lх + 0,2 мкГн);

- от 0,2 мГн до 200 мГн - ±(10% Lх + 1 ед. мл. р.),

где Сх и Lx - измеренное значение емкости и индуктивности.

Максимальное значение входных сигналов и перегрузки

* - сумма постоянной и переменной составляющих тока; ** - максимально допустимое значение произведения частоты на амплитуду напряжения входного сигнала; *** - напряжение на входных клеммах прибора относительно его корпусу (сетевого питания).

Габаритные размеры мультиметра - 250×80×300 мм.

Масса В7-80 - не более 1,5 кг.

Мультиметр рассчитан как на автономное использование, так и на работу в составе автоматизированных систем с интерфейсом СТЫК С2 (RS-232C).

Условия эксплуатации В7-80:

Рабочий диапазон температур - от 5° С до 40° С.

Относительная влажность - до 90% при температуре 30° С.

Мощность, потребляемая от сети питания - не более 15 В·А.

Напряжение питающей сети - (220±22) В .

Частота - (50±1) Гц.
