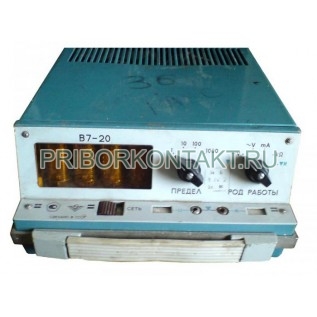

Вольтметр В7-20

В7-20

Вольтметр универсальный цифровой В7-20

Также этот прибор может называться: В720, В7 20, b7-20, b720, b7 20, v7-20, v720, v7 20.

В7-20 вольтметр универсальный цифровой предназначен для измерения напряжений постоянного и переменного токов, силы постоянного тока и сопротивлений при регламентных, ремонтных и регулировочных работах в различных областях электроники, а также для проверки приборов более низкого класса.

Технические характеристики В7-20:

Диапазон измерений напряжения постоянного тока - от 1 мВ до 999 В.

Диапазон измерений напряжения переменного тока - от 1 мВ до 999 В.

Диапазон измерений силы постоянного тока - от 1 мкА до 999 мА.

Диапазон измерений активного сопротивления - от 1 Ом до 999 кОм.

Диапазоны измерений вольтметра В7-20 разбиты на поддиапазоны:

Частотный диапазон измеряемых напряжений переменного тока:

- на пределах «1»; «10»; «100» - от 45 Гц до 20 кГц;

- на пределе «1000» - от 45 Гц до 1 кГц.

Погрешности измерения напряжений постоянного и переменного тока, силы постоянного тока и активных сопротивлений:

Выделяемая мощность на измеряемом сопротивлении - не более 1 мВ·А.

Входное сопротивление В7-20 при измерении напряжений:

- на пределах «1» и «10» - не менее 1 МОм;

- на пределах «100» и «1000» - не менее 5 МОм.

Входная емкость при измерении напряжения переменного тока - не более 150 пФ.

Время одного измерения:

- при измерении напряжения постоянного тока, силы постоянного тока и сопротивлений до 100 кОм - не более 1,5 с;

- при измерении сопротивлений от 100 кОм до 1 МОм - не более 3 с;

- при измерении напряжения переменного тока - не более 10 с.

Перегрузочная способность вольтметров В7-20 по напряжению:

- на пределах «1»; «10»; «100» - не более 10 В; 100 В; 1000 В; 1100 В;

- на пределе «1000» - не более 1 мин.

Перегрузочная способность по току:

- на пределах «1»; «10»; «100» - не более 10 мА; 100 мА; 120 мА; 1100 мА;

- на пределах «1000» - не более 1 мин.

Сопротивление изоляции цепей питания относительно клеммы «0» и клеммы «0» относительно клеммы «Заземление » должно быть:

- в нормальных условиях - не менее 20 МОм;

- при повышенной температуре - не менее 5 МОм.

Подавление помех последовательного вида частотой от 50 Гц до 20 кГц - не менее 30 дБ.

Допустимое рабочее напряжение между клеммами «Заземление» и «0» - не более 100 В.

Время установления рабочего режима - не более 5 мин.

Допустимое время непрерывной работы - не более 16 ч.

Срок службы В7-20 - 10 лет.

Наработка на отказ - не менее 1500 ч.

Технический ресурс прибора - 5000 ч.

Габаритные размеры:

- прибора - 105×210×269 мм;

- прибора в укладочном ящике - 372×264×256 мм;

- транспортной тары - 364×516×464 мм.

Масса - не более 3,5 кг.

В основу работы прибора положен время-импульсный метод преобразования напряжения постоянного тока в прямо пропорциональный интервал времени с последующим измерением длительности интервала.

Вольтметры В7-20 состоят из следующих основных функциональных узлов:

- входного преобразователя;

- автоматики;

- узла индикации;

- блока питания.

Условия эксплуатации:

Температура окружающей среды - от -10° С до +50° С.

Относительная влажность при температуре до +30° С - до 95%.

Атмосферное давление - 100±4 кПа (750±30 мм рт. ст.).

Напряжение сети переменного тока - 220±22 В; 220±11 В; 115±5,75 В.

Частота сети переменного тока - 50±0,5 Гц; 400±12 Гц.

Содержание гармоник В7-20 - до 5%.

Потребляемая мощность - не более 12 В·А.
