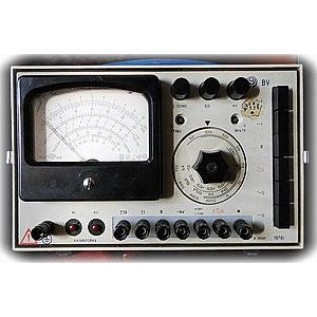

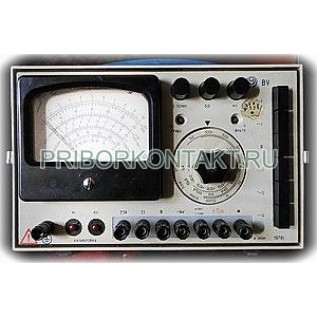

Вольтметр В7-13

Вольтметр В7-13 универсальный (В713, В7 13, В-713, В 713, b7-13, b713, b7 13, b-713, b713)

Для измерения постоянного и среднеквадратнческого значений гармонических напряжений, активного сопротивления, силы постоянного и среднеквадратического значений гармонических токов.
Диапазон измерения постоянного напряжения 10мВ-1000В
Пределы измерения низкочастотного напряжения 100мВ-1000В
Пределы измерения высокочастотного напряжения 100мВ-300В
Диапазон частот от 10Гц-10⁶Гц
Диапазон измерения постоянного тока 0,3мкА-15А
Диапазон измерения переменного тока 30мкА-15А
Диапазон измерения сопротивления 1 Ом-30МОм
Относительная погрешность измерения постоянного напряжения 2,5%; низкочастотного напряжения 4%-6%; высокочастотного напряжения 4%-15%; сопротивления 2,5%; переменного тока 6%-10%; сопротивления 3,5%.
Габаритные размеры - 245х180х160мм

Вольтметр В7-13 универсальный предназначен для измерения постоянного и среднеквадратнческого значений гармонических напряжений, активного сопротивления, силы постоянного и среднеквадратического значений гармонических токов.

Электрическая схема прибора вольтметры В7-13 универсальные позволяет использовать его в качестве индикатора при измерении постоянного напряжения на пределе 10мВ и при измерении напряжения высокой частоты на пределах 0,3В-3В вдиапазоне частот до 1000МГц-1500МГц. Погрешность измерения при этом не гарантируется.

При измерении в цепях постоянных и низкочастотных сигналов предусмотрены съемные щупы. Длина соединительных проводов позволяет производить измерения в малодоступных местах исследуемых объектов.

Технические характеристики прибора вольтметр универсальный В7-13:
Диапазон измерения постоянного напряжения 10мВ-1000В на пределах шкал 30мВ-100мВ-300мВ-1В-3В- 10В-30В-100В-300В-1000В.

Пределы измерения низкочастотного напряжения 100мВ-300мВ-1В-3В-10В-30В-100В-300В-1000В;

Входное сопротивление В7-13 при измерении низкочастотного напряжения 100кОМ-300кОм. Входная емкость 60пФ. Пределы измерения высокочастотного напряжения 100мВ-300мВ-1В-3В-10В-30В-100В-300В, с делителями 1:10 и 1:100 пределы 10В-300В;

Входное сопротивление В7-13 при измерении высокочастотного напряжения: 10 кОм на пределе 0,3В, 150кОм на пределах 1В-3В. Входная емкость 2пФ.
Диапазон измерения постоянного тока 0,3мкА-15А на пределах 1мкА-10мкА-100мкА-1мА-10мА-100мА-1А-5А-15А. При токах 5А-15А используются внешние шунты;

Диапазон измерения переменного тока 30мкА-15А на пределах 100мкА-1мА-10мА-100мА-1А-5А-15А. При токах 5А-15А используются внешние шунты;

Диапазон измерения сопротивления 1 Ом-30МОм на пределах 15Ом-150Ом-1500Ом-15кОм-150кОм-1500кОм. Относительная погрешность измерения постоянного напряжения 2,5%; низкочастотного напряжения 4%-6%; высокочастотного напряжения 4%-15%; сопротивления 2,5%; переменного тока 6%-10%; сопротивления 3,5%.

Питание прибора вольтметр универсальный В7-13: три элемента типа «Марс»;

Условия эксплуатации: температура от - 30?С до +50°С, относительная влажность менее 98% при +40°С

Габаритные размеры - 245х180х160мм.

Масса 4,2кг.
