Вольтметр В3-38А

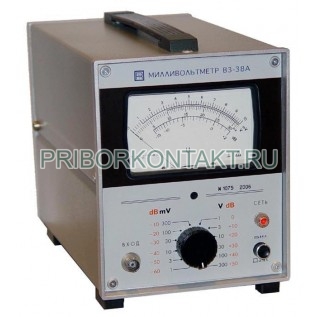

Милливольтметр В3-38А: Надежный контроль сигналов до 5 МГц

В3-38А (встречаются обозначения В3 38А, В338А, b3-38a) — это аналоговый прибор, который создан для точного измерения переменного напряжения синусоидальной формы. Его главная задача — показывать истинное среднеквадратическое значение (True RMS) сигнала. Благодаря широкому диапазону — от 0,1 мВ до 300 В на частотах от 20 Гц до 5 МГц — он станет хорошим помощником в любой радиолюбительской лаборатории или при ремонте электроники.

Для чего нужен этот прибор

Инженеры и мастера используют В3-38А, чтобы проверять уровни сигналов, настраивать усилители, тестировать генераторы или отлаживать различные радиотехнические блоки. Прибор заточен под работу с синусоидальным сигналом, а его шкалы калибруются на частоте 1 кГц. При этом он умеет корректно измерять напряжение в нескольких частотных зонах вплоть до верхней границы в 5 МГц.

Ключевые возможности

• Измеряет "синус" в диапазоне от 0,1 мВ до 300 В.
• Имеет 12 фиксированных поддиапазонов: от 1 мВ до 300 В, что позволяет быстро переключаться между слабыми и сильными сигналами.
• Работает с частотами от 20 Гц до 5 МГц, разбитыми на контрольные области для большей точности.
• Не боится, если во входном сигнале есть постоянная составляющая — выдерживает до 250 В.
• Защищен от перегрузок: после пятикратного превышения предела (но не более 600 В) прибор не теряет свою точность.

Технические характеристики

Ниже собраны основные параметры, которые помогут оценить возможности прибора.

Что важно знать про эксплуатацию

Прибор рассчитан на работу в лаборатории от обычной розетки 220 В. Чтобы измерения были точными, ему нужно дать прогреться — примерно 15 минут. Время установления показаний небольшое — до 4 секунд. Если сигнал искажен (например, есть гармоники), это тоже учитывается: при коэффициенте гармоник до 20% дополнительная погрешность не превысит половины этого коэффициента.

Почему стоит обратить внимание на В3-38А

• Перекрывает большинство задач: от единиц милливольт до сотен вольт.
• Позволяет работать с высокочастотными сигналами до 5 МГц.
• Простой и предсказуемый в работе: понятная погрешность и быстрый выход на режим.
• Надежная защита входа от случайных перегрузок и высокого постоянного напряжения.
