Вольтметр В3-15А

В3-15А

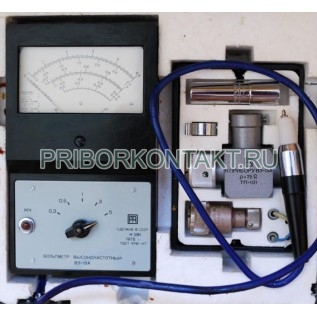

Вольтметр высокочастотный переменного тока В3-15А

Также этот прибор может называться: В315А, В3 15А, Вз-15А, b3-15a, b315a, b3 15a, v3-15a, v315a, v3 15a.

В3-15А вольтметр высокочастотный переменного тока предназначен для измерения синусоидальных напряжений до 300 МГц с квадратичной шкалой.

Технические характеристики В3-15А:

Диапазон измерений с делителем до 200 В - от 150 мВ до 250 В.

Диапазон частот - от 50 Гц до 300 МГц.

Номинальный диапазон частот - от 1000 Гц до 100 МГц.

Диапазон частот как индикатора - до 1 ГГц.

Пределы измерения напряжения - 0,3 В; 0,5 В; 1 В; 3 В; 5 В; 15 В; 25 В; 50 В; 150 В; 250 В.

Шкалы - 0,25-0,5-1-2,5-5 В; 1020-40-100-200 В.

Основная погрешность В3-15А:

- для частоты от 1 кГц до 100 МГц на шкале 0,25 В - ±4%;

- для частоты от 1 кГц до 100 МГц - ±6%;

- в остальных диапазонах - ±10%.

Изменение показаний в долях основной погрешности - 1.

Входящее сопротивление:

- для 0,25 В - 1,5 кОм;

- для 0,5 В - 2,5 кОм;

- на остальных шкалах - 5 кОм.

Входящая емкость В3-15А:

- без делителя - 3 пФ;

- с делителем - 2 пФ.

Напряжение сети переменного тока - 220 В.

Частота сети переменного тока - 50 Гц.

Габаритные размеры - 215×124×67 мм.

Масса В3-15А - 1,2 кг.

Условия эксплуатации:

Температура окружающего воздуха - от +10° С до +35° С.

Влажность окружающего воздуха при температуре +20° С - до 80%.

Вольтметры В3-15А переменного тока строятся по принципу преобразования измеряемого переменного напряжения в пропорциональное постоянное, величина которого отсчитывается по стрелочному индикатору.
