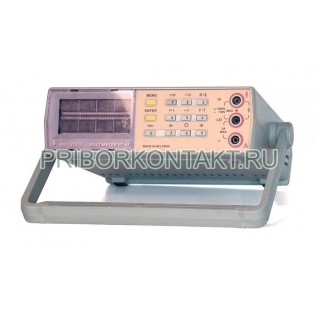

Вольтметр В7-68

В7-68

Вольтметры универсальные В7-68

Также этот прибор может называться: В7 68, В768, b7-68, b7 68, b768.

В7-68 вольтметр универсальный предназначен для измерения постоянного напряжения, среднеквадратического значения переменного напряжения, сопротивления постоянному току, силы постоянного и переменного токов, частоты и периода синусоидальных и импульсных сигналов.

Сфера применения:

- измерения и индикация значения частоты повторения сигналов в режиме измерения напряжения переменного тока и силы переменного тока;

- обеспечивает работу в составе автоматизированных информационно-измерительных систем с управлением от компьютера.

Технические характеристики В7-68:

Постоянное напряжение

Диапазоны измерений - от 0,1 мВ до 1000 В.

Пределы измерения - 400 мВ, 4 В, 40 В, 400 В, 1000 В.

Пределы основной погрешности - ±0,06%.

Входной импеданс вольтметра:

- до 400 мВ - 1 ГОм;

- более 400 мВ - 10 МОм.

Переменное напряжение

Диапазоны измерений - от 0,1 мВ до 750 В.

Предел измерения В7-68 - 400 мВ, 4 В, 40 В, 400 В, 750 В.

Диапазон частот вольтметров - от 20 Гц до 100 кГц.

Пределы погрешности:

- основная - от ±0,15% до ±0,3%;

- дополнительная - ±1%.

Входной импеданс - 1 МОм/50 пФ.

Сила постоянного тока

Диапазоны измерений - от 1 мА до 2 А.

Пределы основной погрешности - ±0,1%.

Сила переменного тока

Диапазоны измерений - от 1 мА до 2А.

Диапазон частот В7-68- от 20 Гц до 5 кГц.

Пределы допускаемой основной погрешности - ±0,4%+10 ед.

Электрическое сопротивление

Диапазоны измерений - от 0,1 Ом до 40 МОм.

Предел измерения В7-68 - 400 Ом, 4 кОм, 40 кОм, 400 кОм 4000 кОм, 40 МОм.

Пределы основной погрешности:

- до 400 кОм - ±0,15%;

- от 400 кОм - ±0,2%.

Частота сигнала

Диапазоны измерений - от 10 Гц до 1 МГц.

Предел измерения вольтметра - 10 кГц, 100 кГц, 1000 кГц.

Пределы основной погрешности - ±0,1%.

Чувствительность - более 500 мВ.

Период сигнала

Диапазон измерений - от 1 мкс до 900 мс.

Предел измерения - 9 мс, 90 мс, 900 мс.

Пределы допускаемой основной погрешности - ±0,1%.

Чувствительность В7-68- более 500 мВ.

Формат индикации вольтметра - 3¾ разряда.

Габаритные размеры - не более 245×70×242 мм.

Масса - не более 1,2 кг.

В основу работы приборов вольтметры В7-68 заложен принцип преобразования измеряемой величины в цифровой код с последующей индикацией результата измерения на матричном буквенно-цифровом двухстрочном светодиодном индикаторе.

Условия эксплуатации В7-68:

Температура окружающей среды - от -10º С до +40º С.

Относительная влажность воздуха при температуре 25º С - до 80%.

Атмосферное давление - от 84 кПа до 106,7 кПа.

Напряжение - 220±10% В.

Частота вольтметров - 50 Гц.

Потребляемая мощность - не более 12 В·А.

Средняя наработка на отказ - не менее 15 000 ч.

Время восстановления рабочего состояния - не более 4 ч.

Средний срок службы - не менее 15 лет.

Предприятие-изготовитель предоставляет гарантию соответствия выпускаемого вольтметра В7-68 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
